SPI MONITORのHW診断追加と新しいWEBデザインにした

最初作ったのは。とりあえず動けばよいので、かなり古いWEBデザインで作った。いまいちだなあと思ったので、ドロップダウンメニューでWEBデザインを作り直した。とりあえず、このスタイルで行きたい。合わせてステッピングモーターと各種リレーの機能診断ができるように、機能追加した。

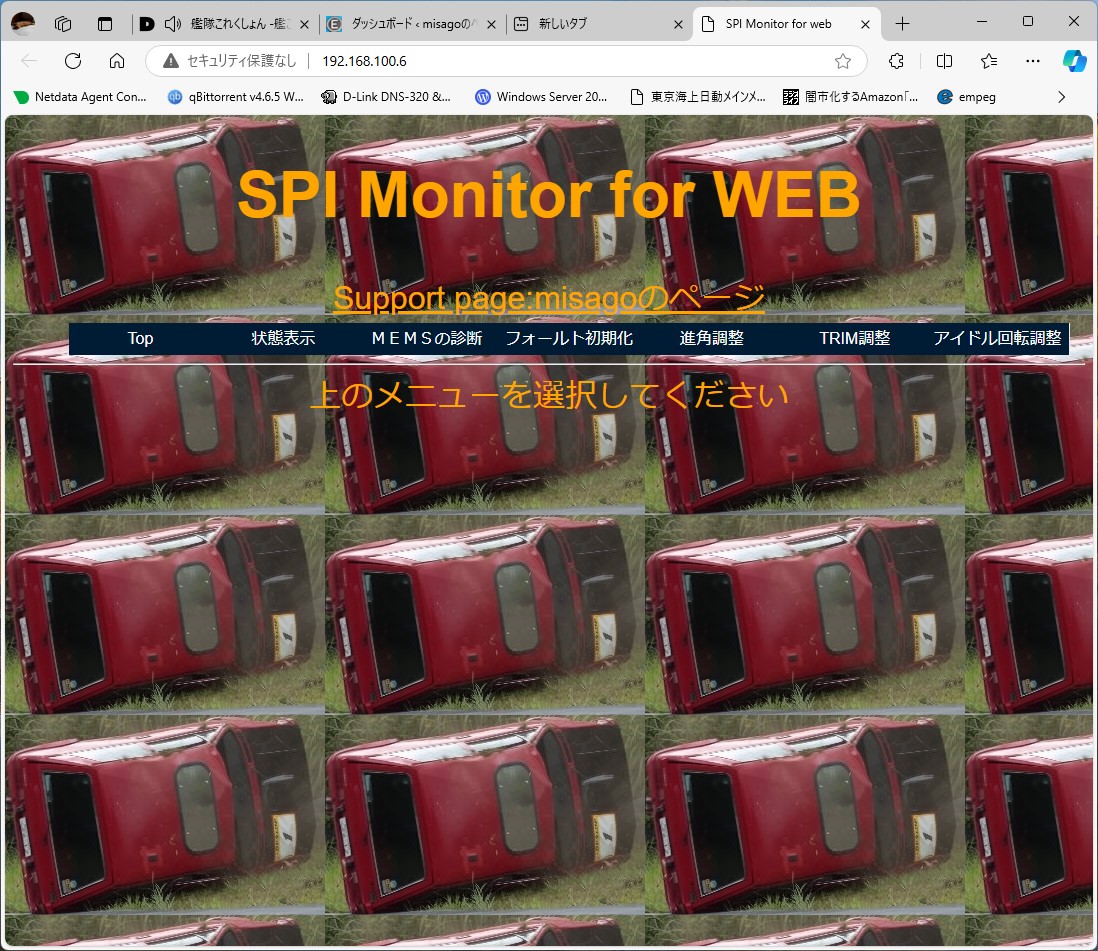

新しいSPI MONOTIRの画面

ステータス表示に、各項目の説明を追加した。読んだ値があっているか確認したかったのと、他のツールでも読めるけど、何を表しているかよくわからない。初見で読めてもかなり車の知識がないと十分活用できないからだ。各項目の中身は下記のサイトを参考にさせてもらった。特に、SM002は参考になった。

LUCAS MEMS 1.6/1.9 (SM002) (blackbox-solutions.com)

MemsFCR Diagnostics – MEMS Fault Code Reader

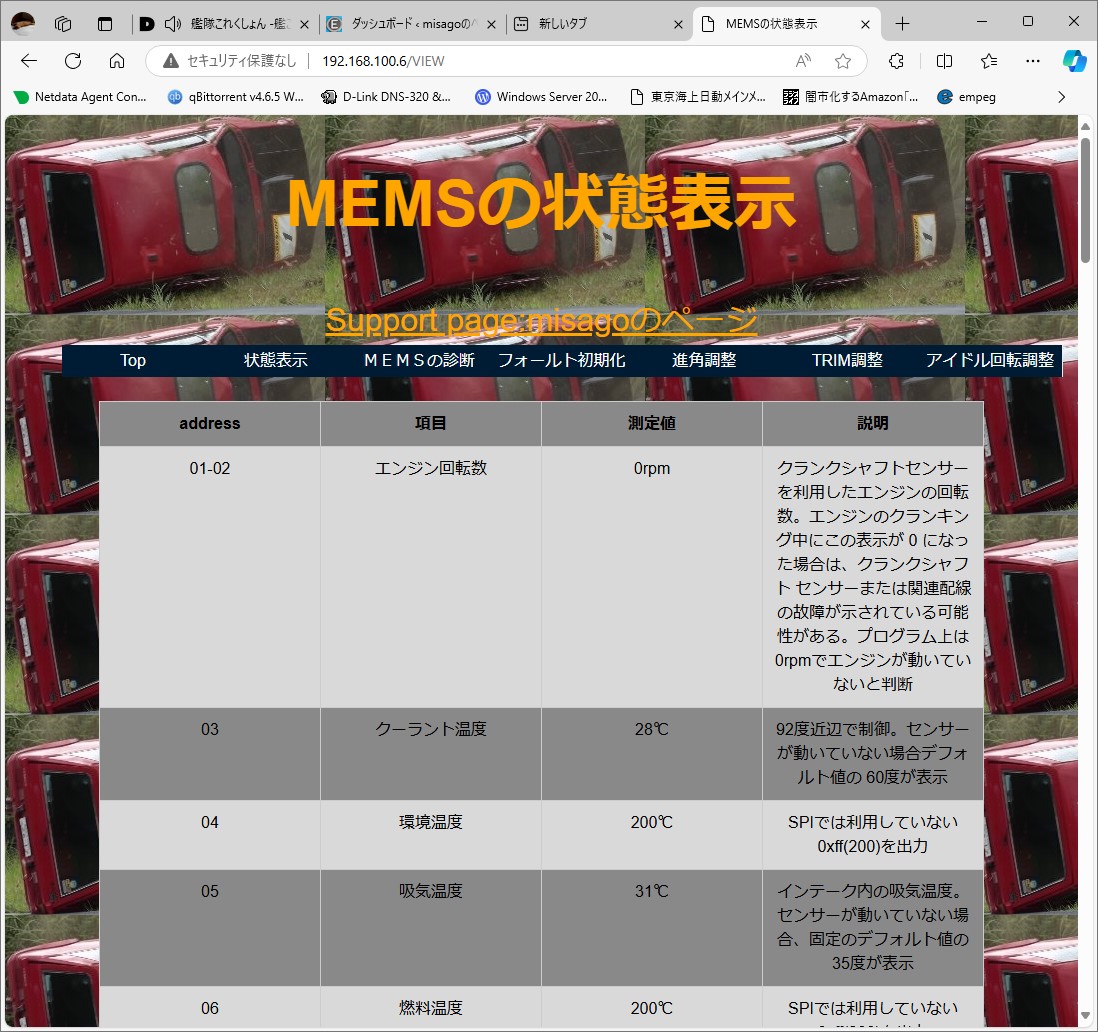

MEMSの状態表示

今回ドロップダウンメニューで、HWの診断をできるようにした。対象は、ステッピングモーターと各種リレーだ。

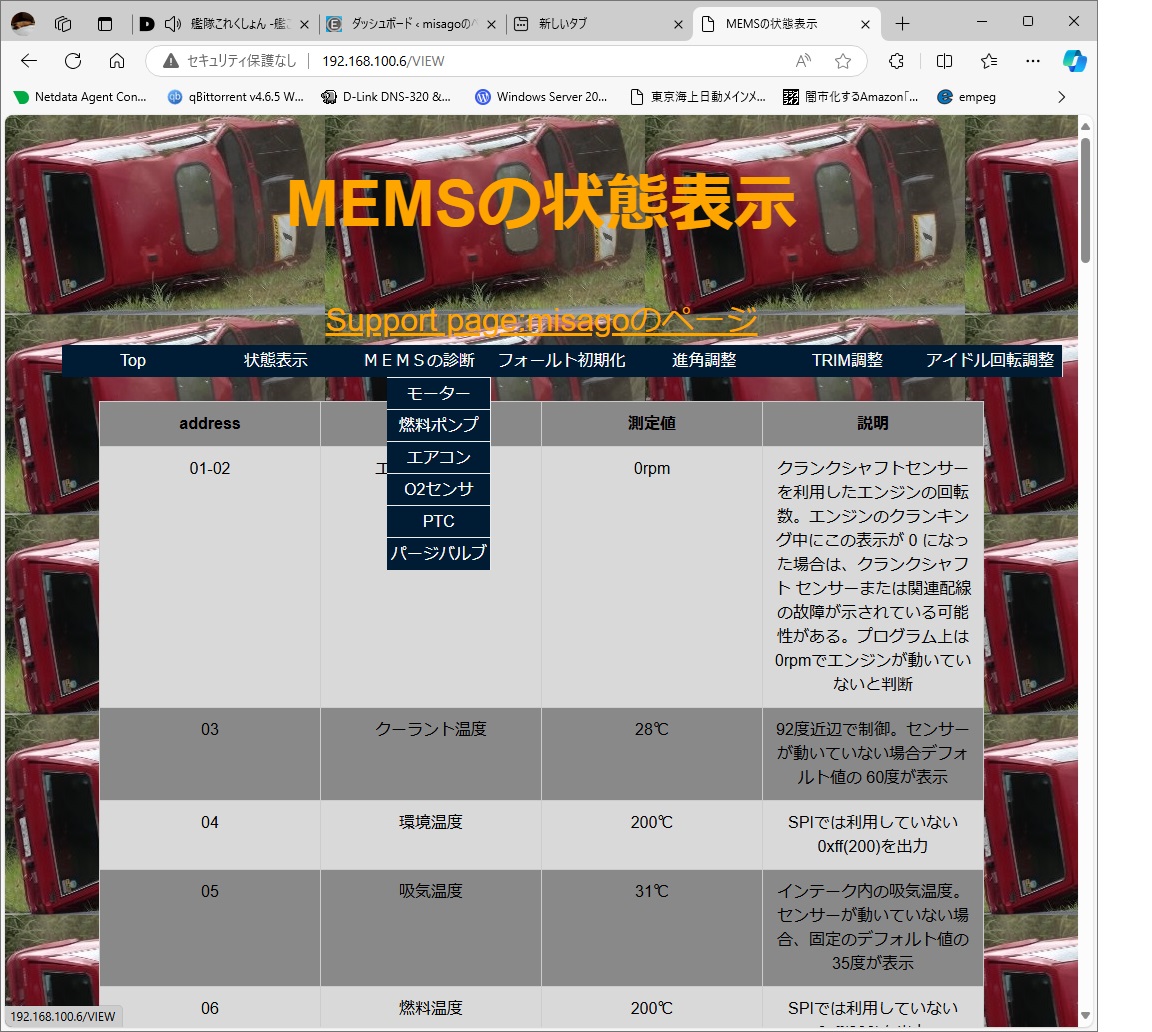

HW診断もできるようになり、ドロップダウンで選択するようにした。

ステッピングモータのテストを実行したところ、テストを選択して実際にステッピングモーターが動くか確認する。

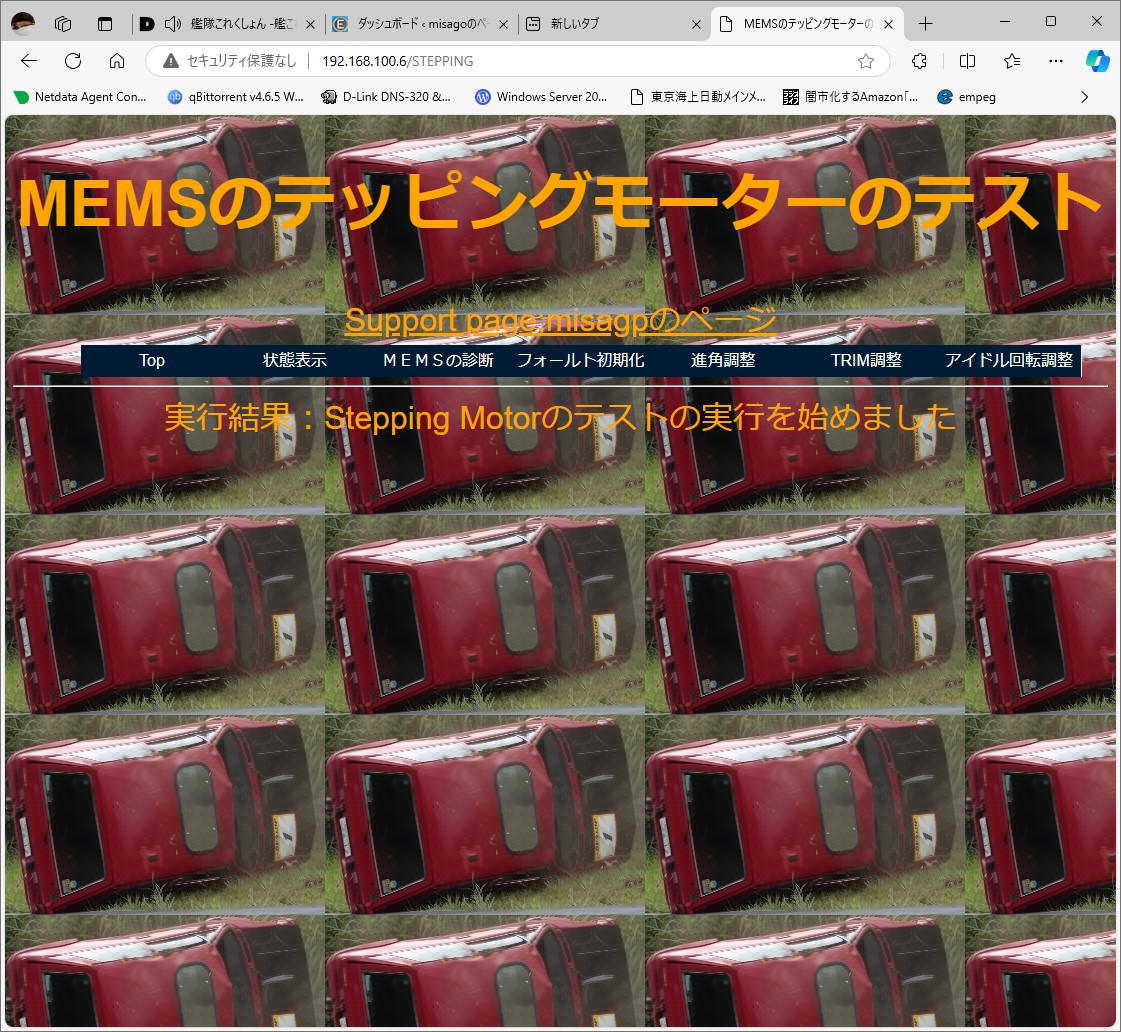

ステッピングモーターのテストの開始

終了の確認は、一回リロードを選択する。ここはリロードを自動化すると、テストが続いてしまうので、仕方なし。

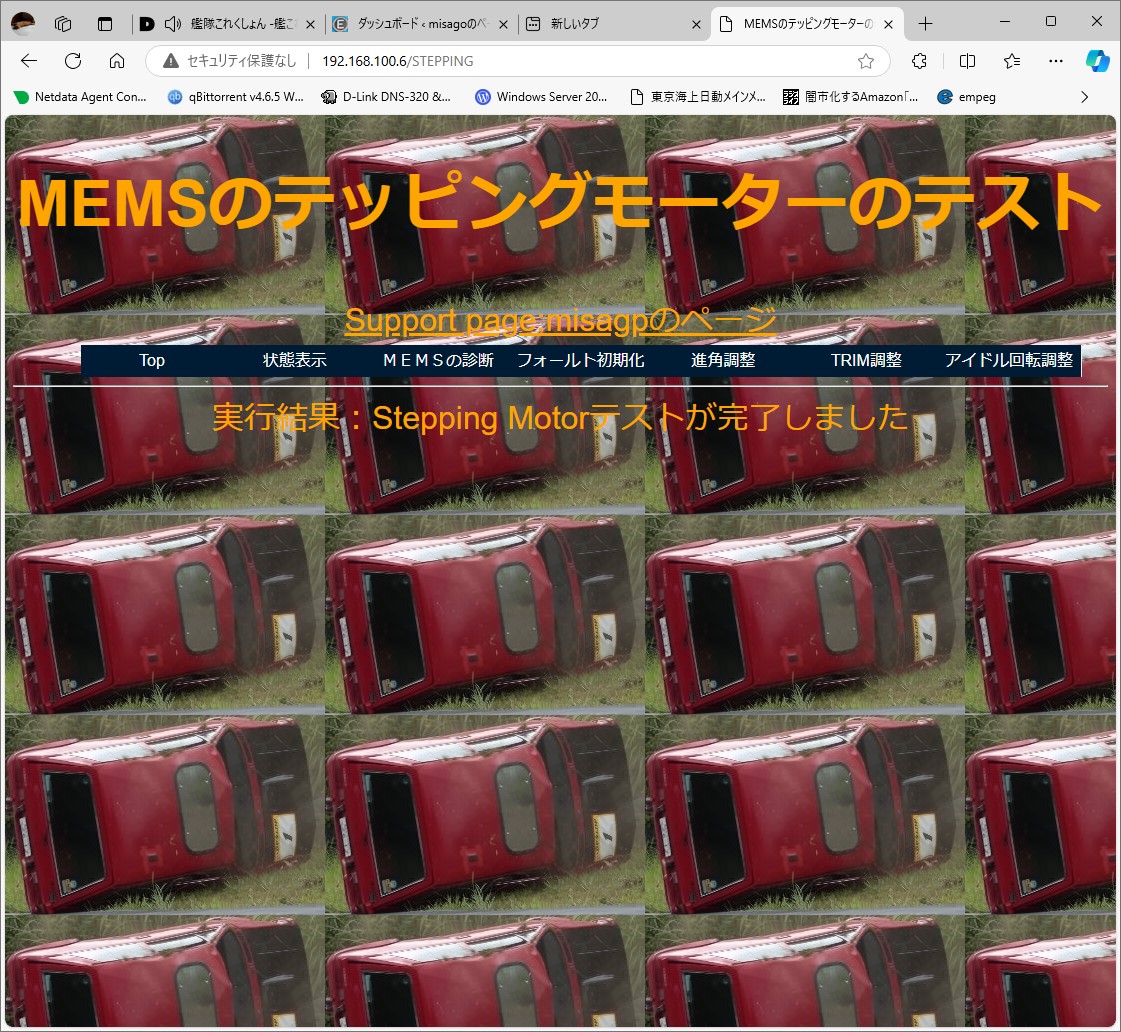

ステッピングモータテストが動くようになった。結果を見るためにはリロードが必要

進角調整以降は、エンジンを実際に動かさないと確認できない。特にアイドル調整は暖気後になることを、ACR4は確認しているので、データが取れていない。みつさんにお願いして、インジェクションのデータ取りができてからになるので、当分実装できない。

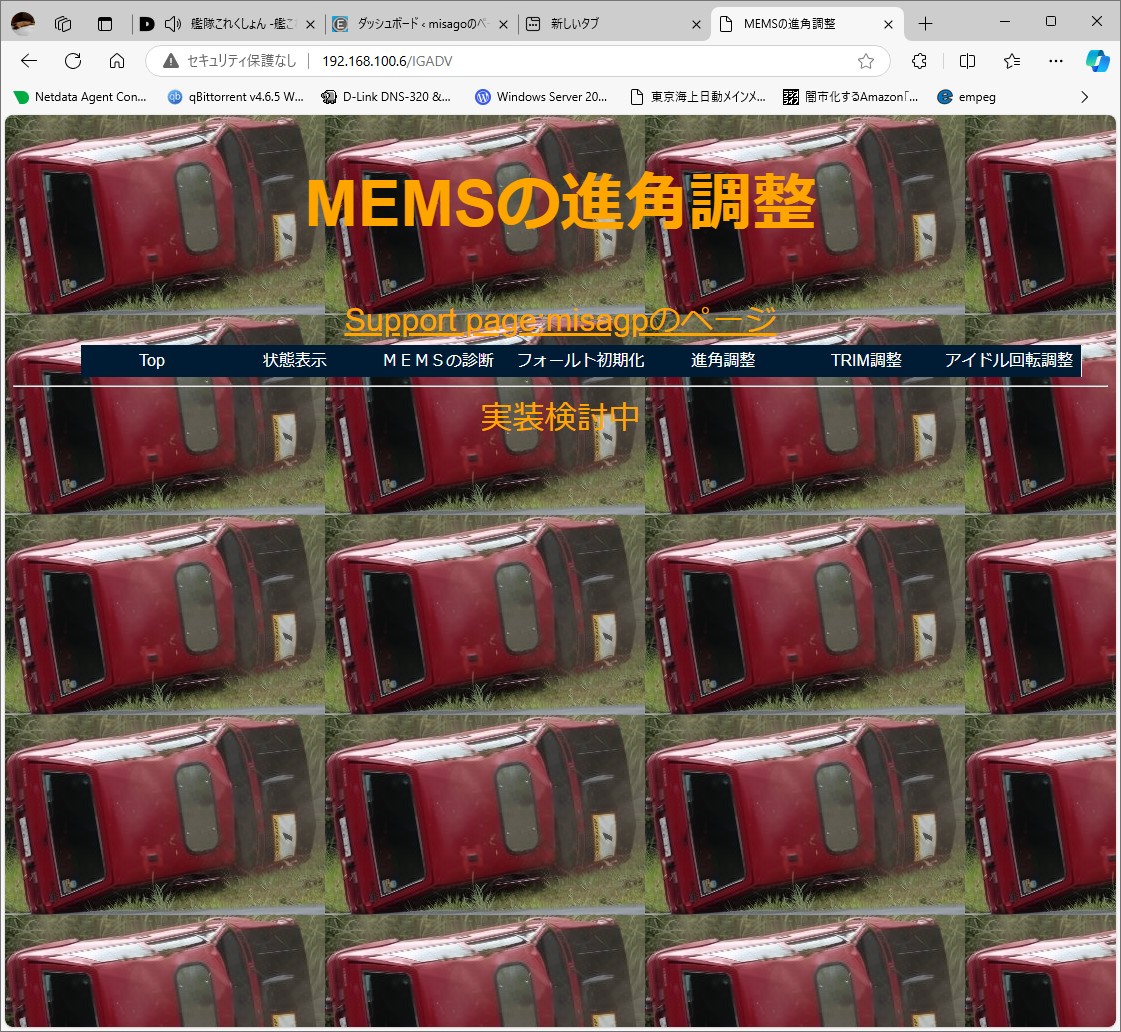

進角からの３つはみつさんのところに行ってデータ取しないとできないので、未対応

WEBベースなので携帯からも見れる話なので、確認したけど同じように乗り込めることは確認できた。ドロップダウンメニューしたので携帯向きになっている。

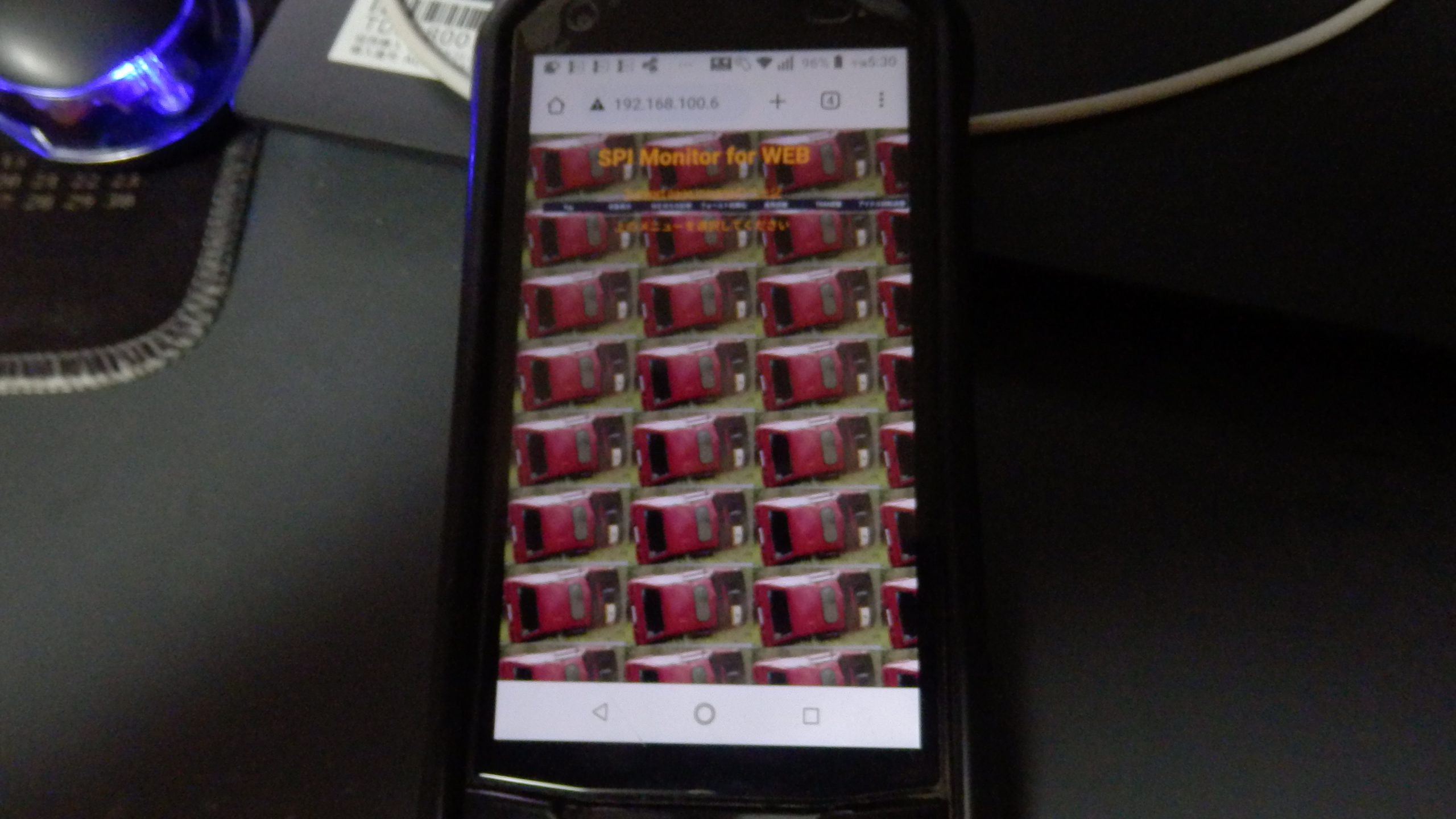

携帯でもWIFIアクセスできるSPI MONITOR

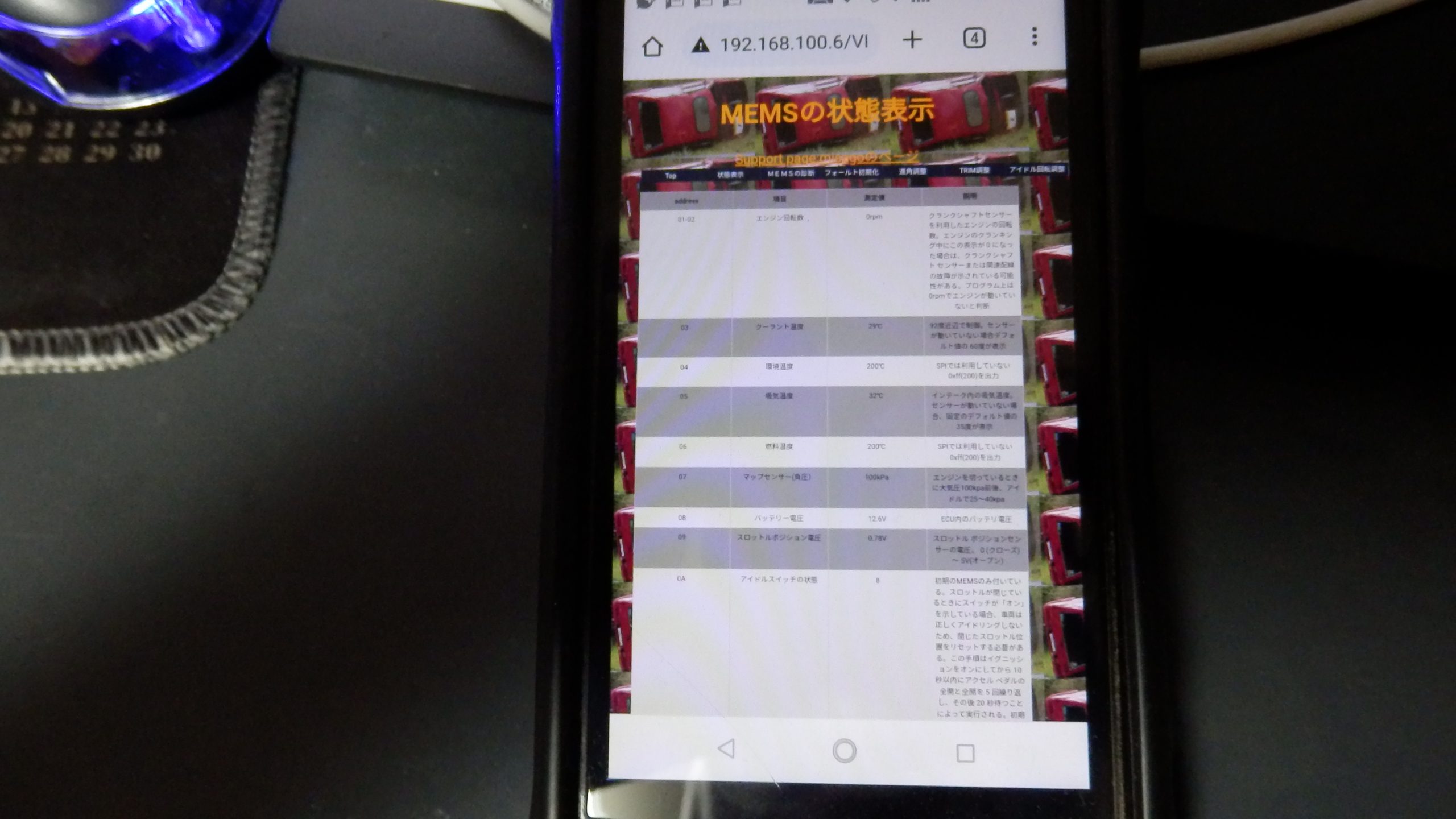

携帯での状態表示も確認してみた。

今回の様子を動画にとってみた。WEBの操作感はこんな感じ。

ステッピングモータのテストの様子。アイドル調整なので、シャフト動きは微妙なもの、0-0xB0の間を一回スイングしている。
