みつさんが嵌った98SPIのウィンカートラブル

ちょうどファンクラブのコンサートで有楽町に向かっているときにTELがあって対応できなかった。98SPIモデルでウィンカーのトラブルが発生してはまってしまっていると連絡があった。現象はこんな感じ。

1. ウインカー点かない
2. ハザードリレーと共用のリレー
3. ハザードは点いてウインカーが出ない

ハザードは点いてウインカーが出ないというのは不可解だ。ウィンカーリレーを交換しても現象が変わらず相談に来た。見てきたけどコンソールパネルが外されて、はまっているのは一目瞭然。

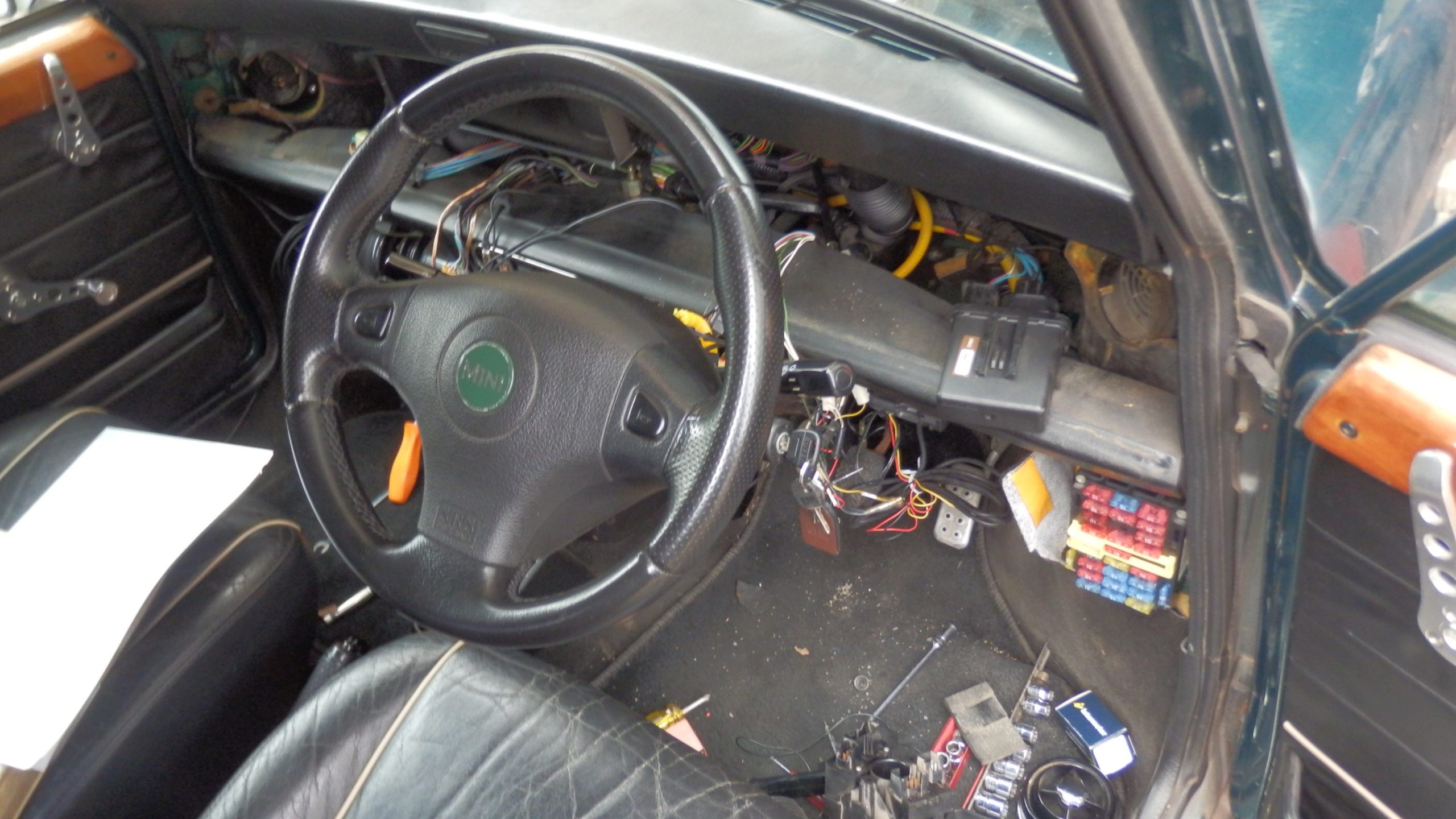

みつさんがはまった様子が分かる状態

一番左がウィンかリレーだ。97SPIモデルは、ハザードと、ウィンカーは共用になっている。隣の赤いのはワイパーリレー、アクセサリー電源リレー、ホーンリレーで実は近所になかったりする。

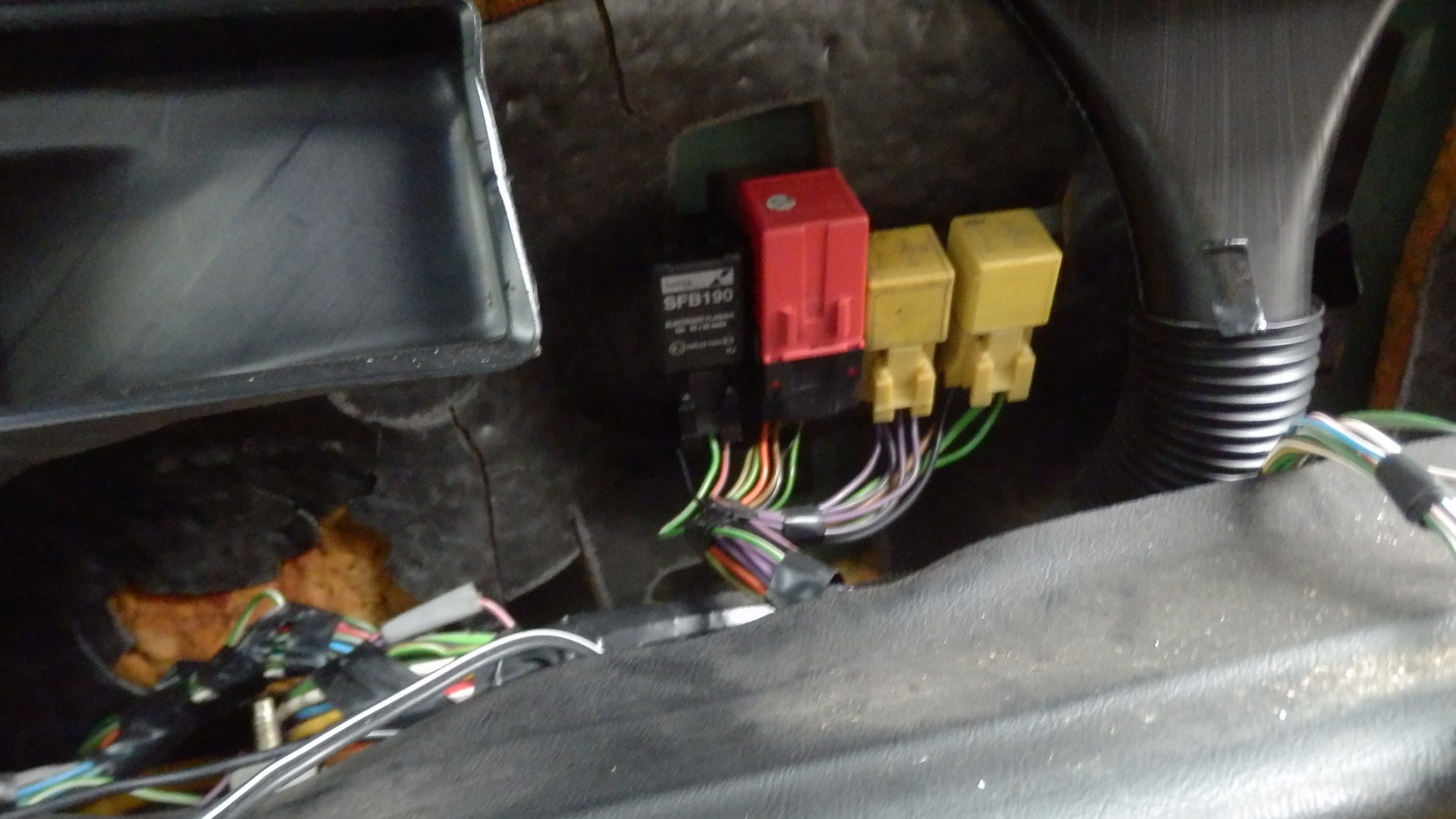

最初は左のウィンカーリレーの問題と思っていたけど

最初は、C6の15Aのヒューズかなと思ったけど、切れていなかった。

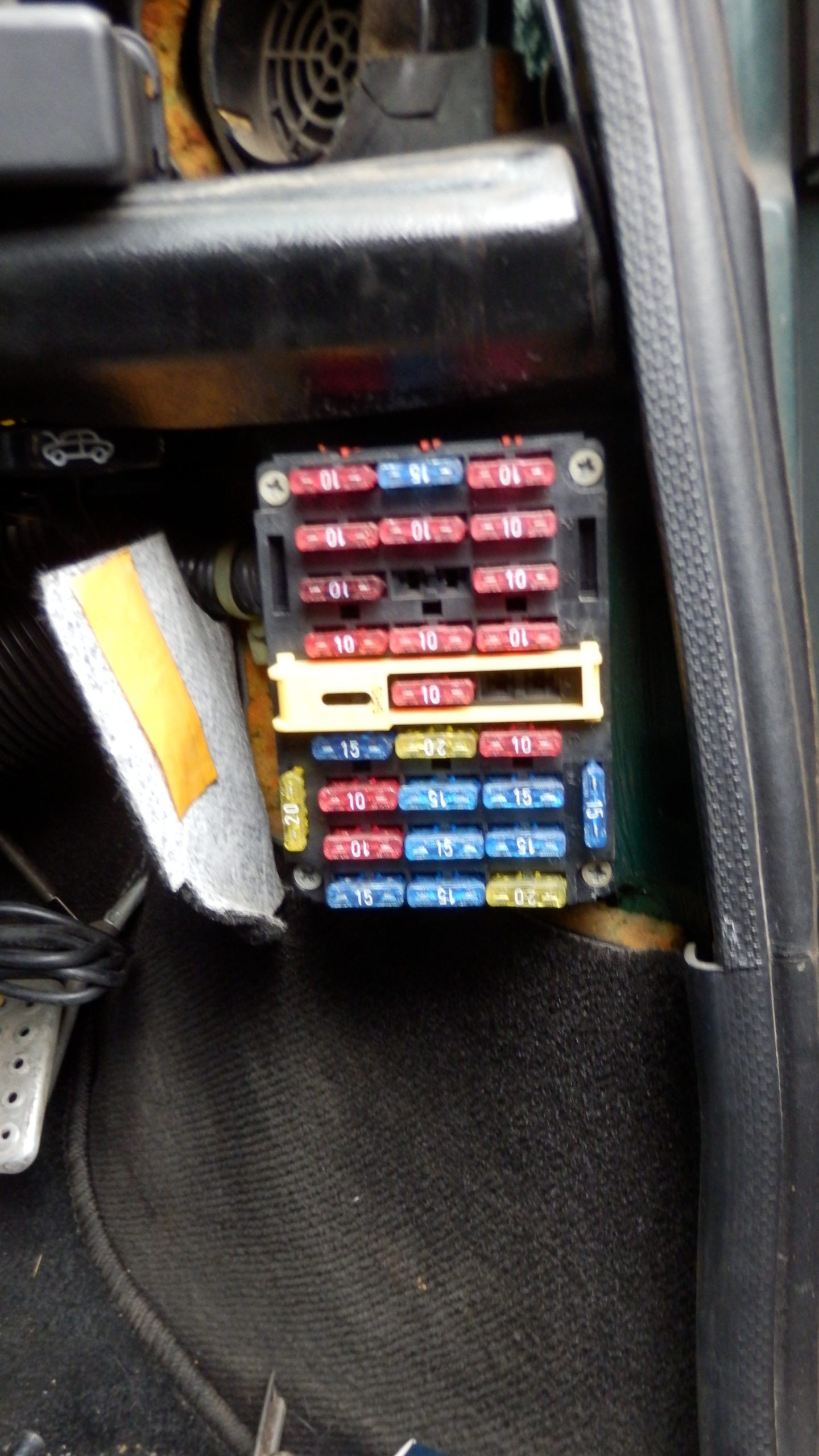

真ん中のC6の15Aが怪しいと思っただけど

ここは、初心に帰って配膳図を見直した。ウィンカーだけ動かないとなると、C6のヒューズと、ウィンカーレバーと、レバーの前に入っているリレーがあることが分かった。レバーの中点には電圧が来ていないことから、リレーだねということになった。

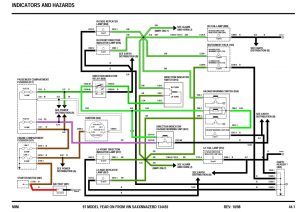

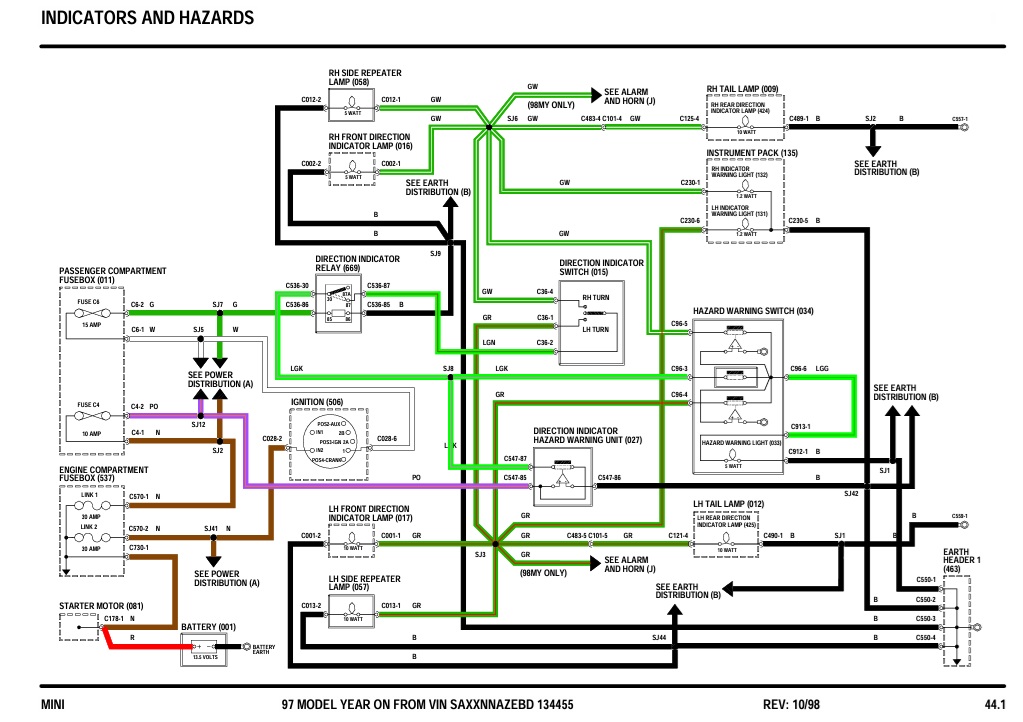

97SPiのウィンカーとハザードの配線図

でも、ウィンカーリレーのそばには対象のリレーがなくどこにあるだということになったけど、どうやら運転席側の左の奥の3番目のリレーがウィンカーリレーの電源を制御するリレーだということが分かった。

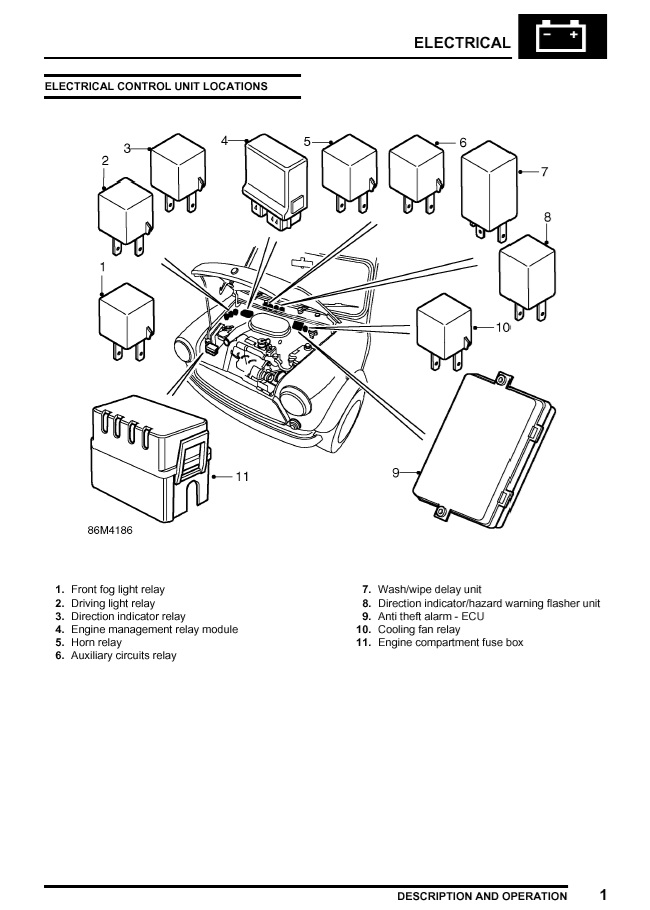

97SPIのリレーの配置図

これが問題のリレー。まったくカチカチ言わなくて壊れていた。交換して完了。全然違うとこ見ていたねえという話になった。

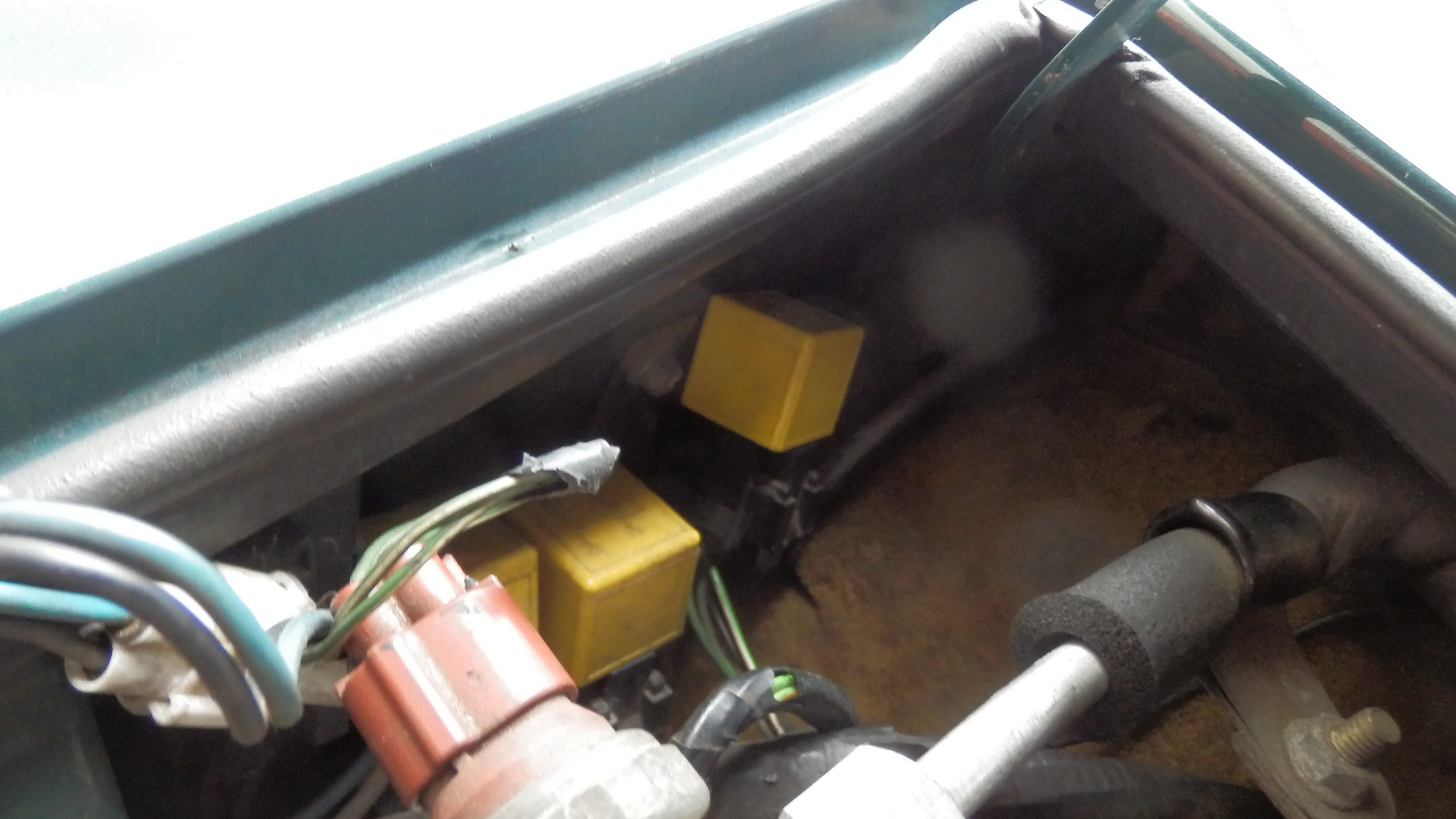

一番奥のリレーが今回の問題のウィンカーリレー
