I2C接続の40文字X4行の大型LCD（LCM4004A1）を動かした

この前、いろいろパーツ漁りをしていたら、20X4行を超える40文字X4のLCDが売っていることに気が付いた。まあ、コンパクト押さえないという気持ちもあるけど、いろいろ情報が拾えるのも助かるなあと思ったので、今回買ってきたけど、これも罠があった。I2C接続だと、標準ライブラリーだと３，４行目が表示されない問題があるようだ。今回買ったLCD下記から、いろいろあるだけど、A1とA2があるだけど、DB0-DB7が逆になるので、ここは注意した方が良い。私はA1タイプにした。

LCDディスプレイパネル,文字モジュール,lcm,aip31066,pcf8574t,シリアルi2c,usb2液晶,lcd2usb,aida64,404 40×4,4004 – AliExpress 502

I2C版の40文字X4行のLCD

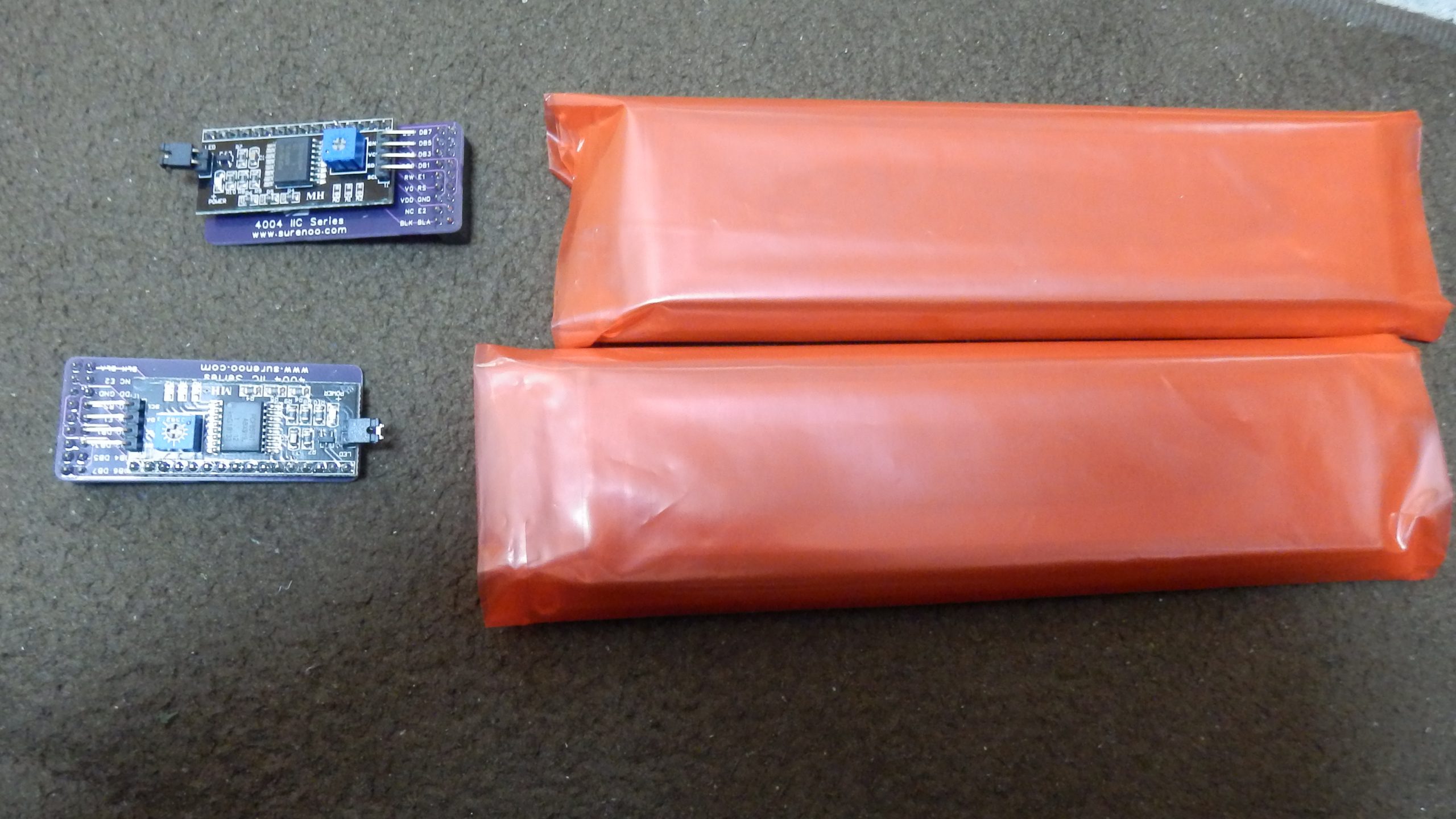

I2C変換のボードは、20X4を流用しているけど、微妙に仕様が違うようだ。

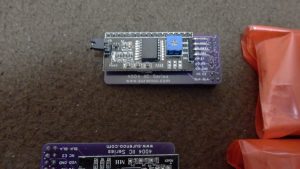

LCM4004用のI2Cボードは、2004Aの流用。40X4のI2Cドライバーは、ピンアサインは、異なっているので注意が必要

とりあえず、ESP32につないで、表示させてみた。

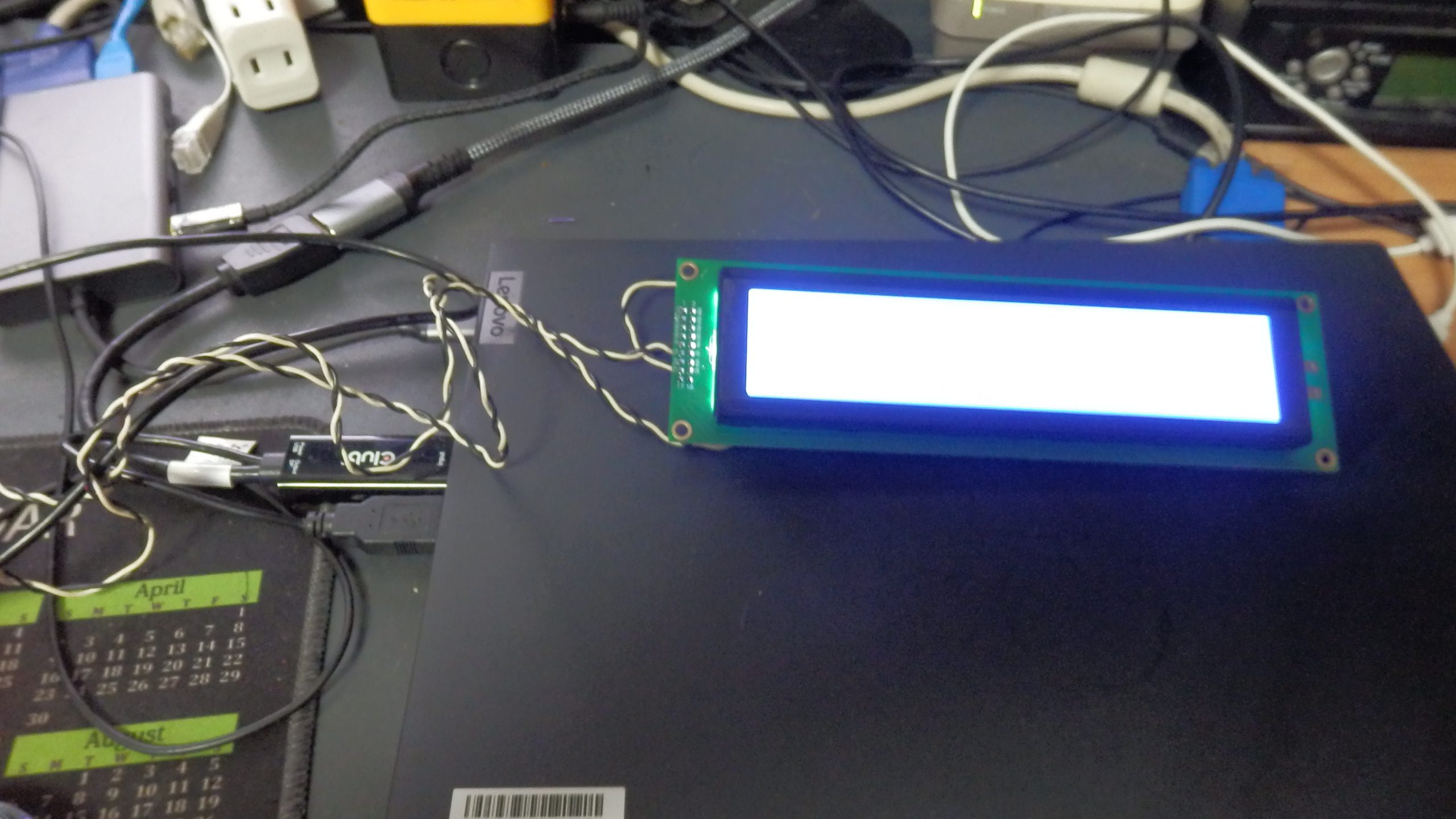

I2C経由でLCM4004を接続

しかし、標準ライブラリーだと、３、４行目が表示されない。購入者のレビューを見ても同様の報告が上がっている。

40X4はライブラリーからダウンロードできるドライバーを使うと、３．４行目の表示が行えない。

問題は、LCM4004Aは２つのEnable端子があって、制御しないと動かないようだ。LCM4004Aは下記のような配線になっているようだ。

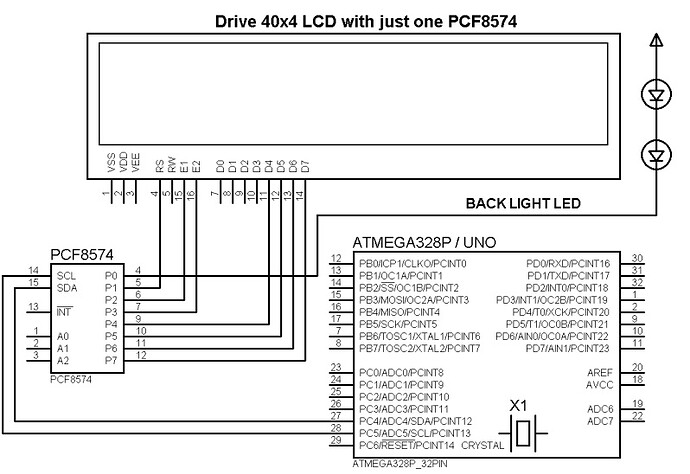

LCM4004の回路図。LCM4004は2つのEnable端子がある。

それに対して、20X4のI2C接続は、Enableは一個しかない。

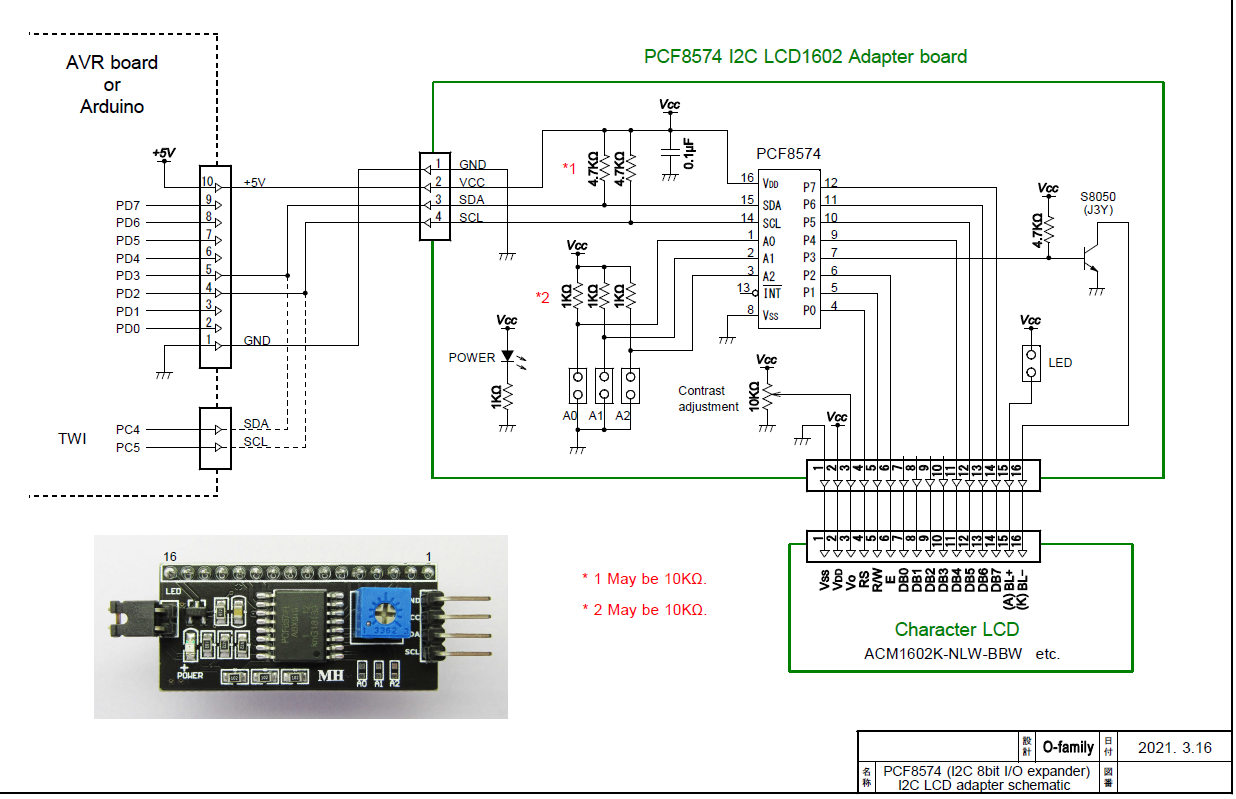

2004AのI2C基板の回路図

2つ目のEnableを制御するドライバーがないと動かないことが分かったけど、検索すると見つかった。

Pcf8574 i2c adapter modified for LCD 4004 with clear – Using Arduino / Displays – Arduino Forum

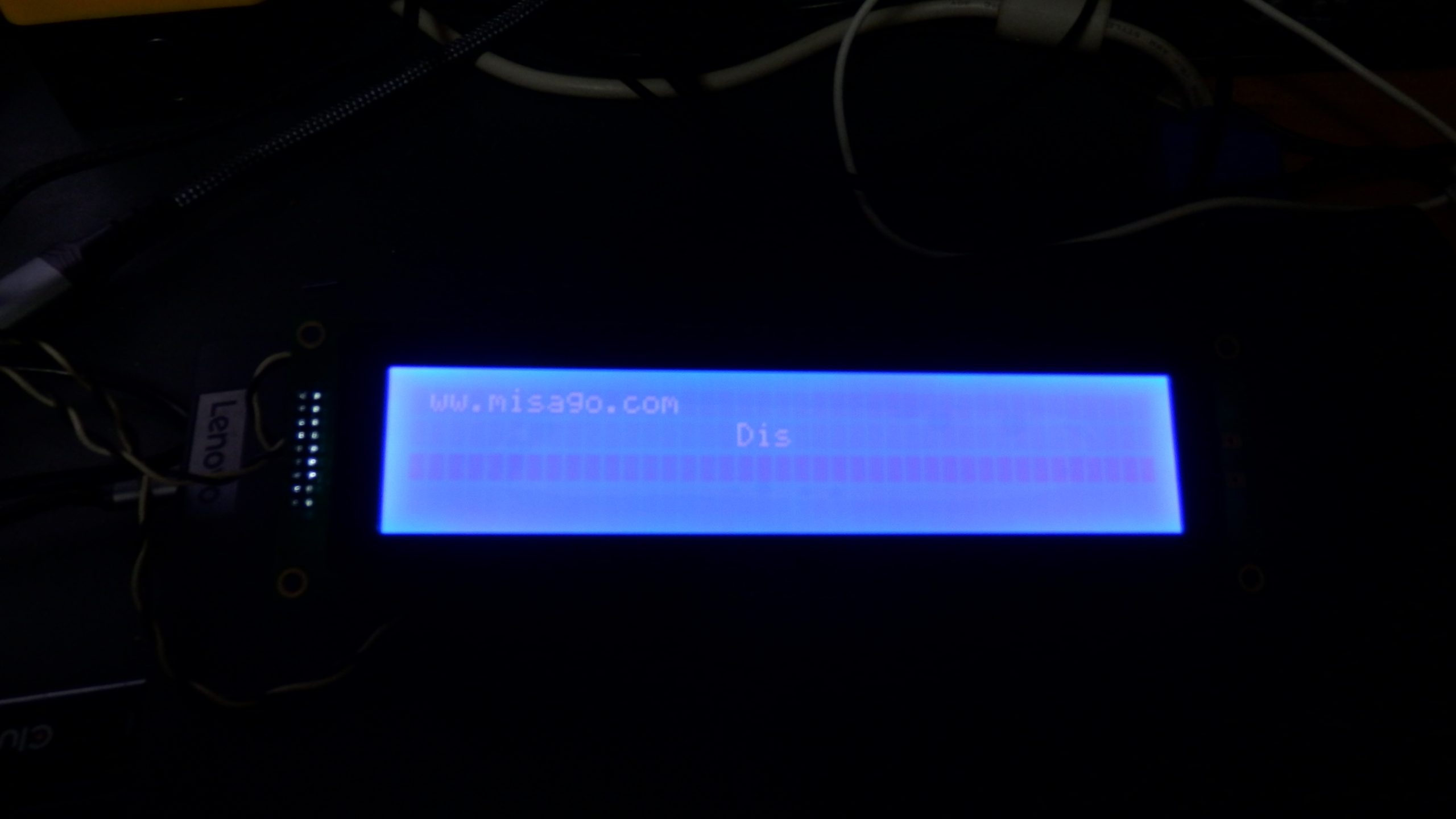

このライブラリーを使って、3行目と4行目に文字が出るようになった。

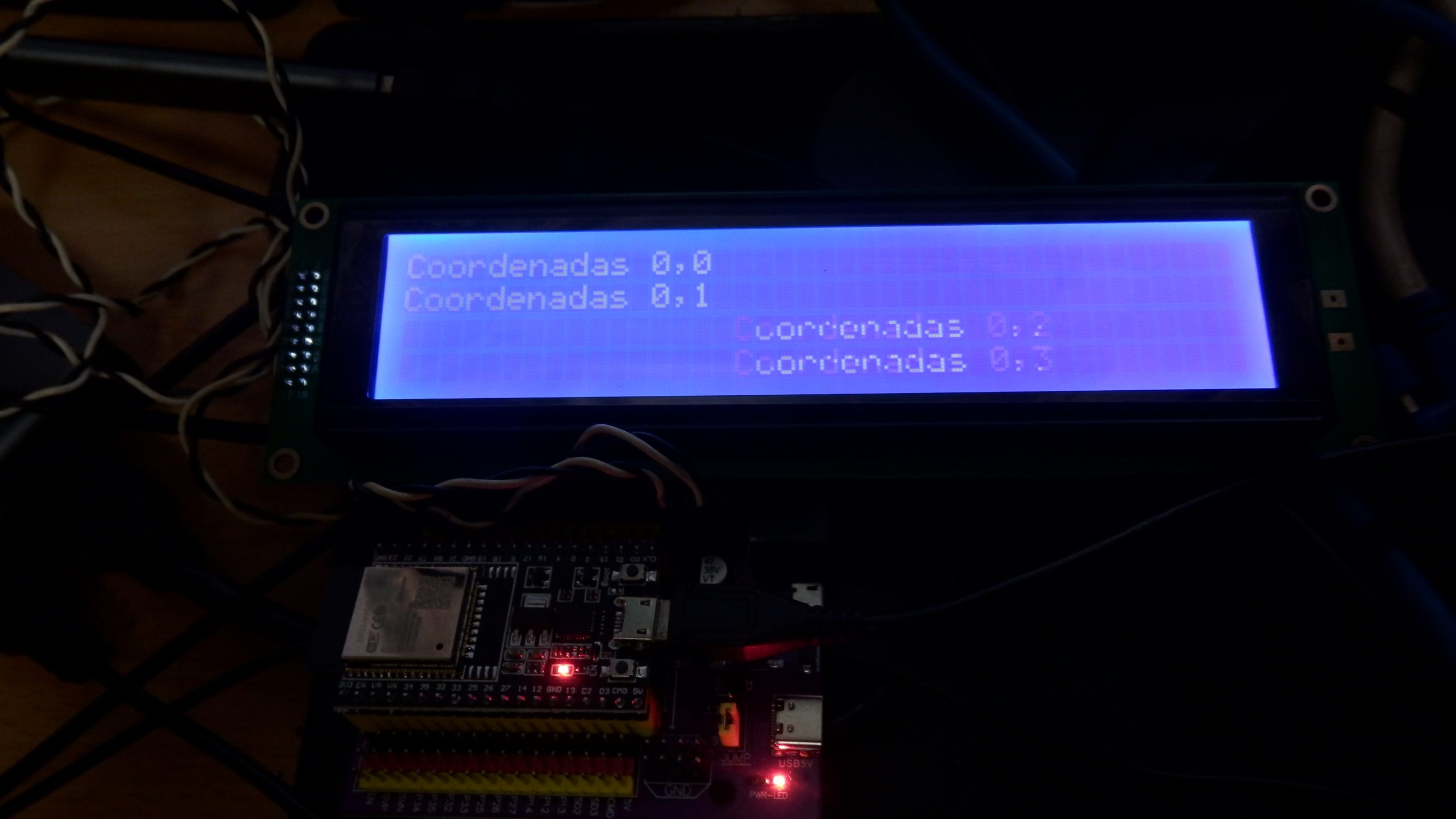

３，４行目も動作するようになった。
