ubox8にADBのコンソールを接続して中身を見てみた。

前のページにあったように、phenixcardをStartupで作成して、ubox8が起動できるようになったので、デバイスの状況を確認して、なんでFlashできないのか探ってみた。結論から言うと内臓メモリのeMMCが見えないのが原因だ。今回は、中身を確認するために、Android Debug Bridge（adb）を使って、Windows10の端末からuboxの中身を確認した。Androidは、自身からShellが起動できないのでADBを使ってデバックする。

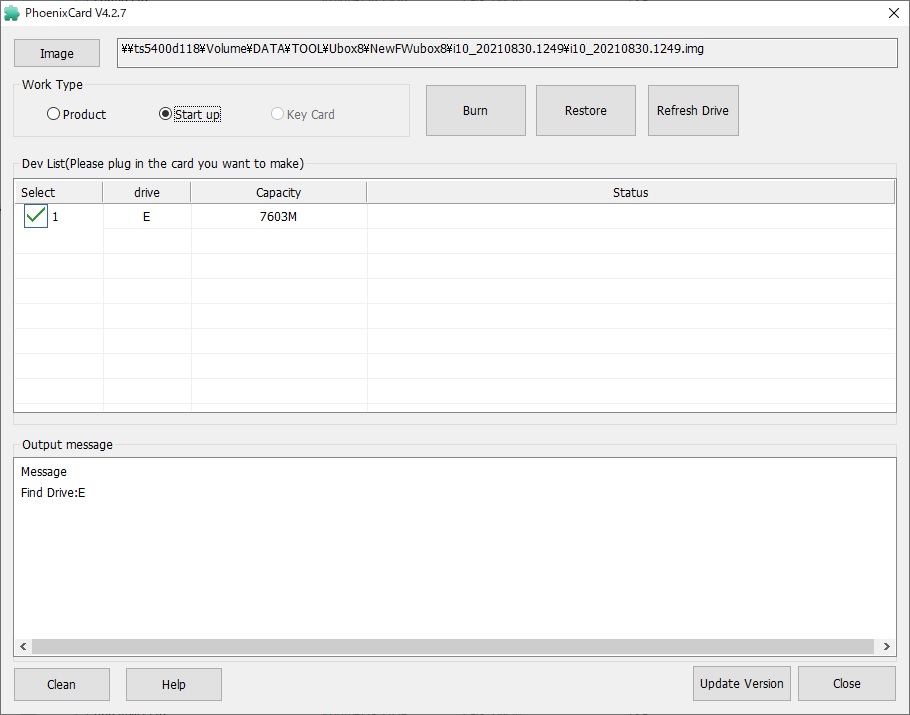

PhoenixCardをStartupで作成した。

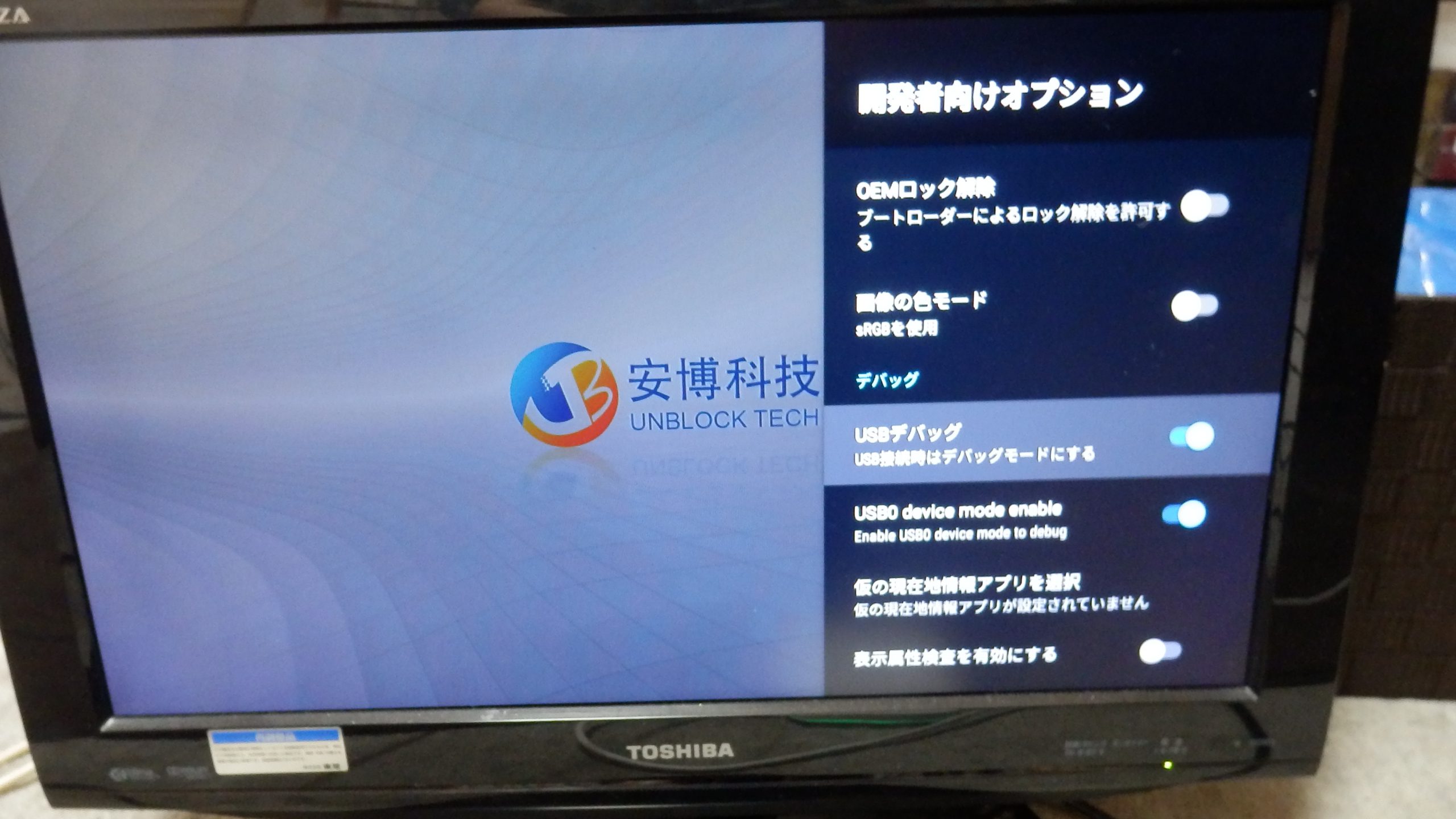

魔法の手順で開発者向けオプションをだして、この中のUSBデバックと、USB0 device mode enableをオンにしておく。

ADBモードに移行するための設定変更。

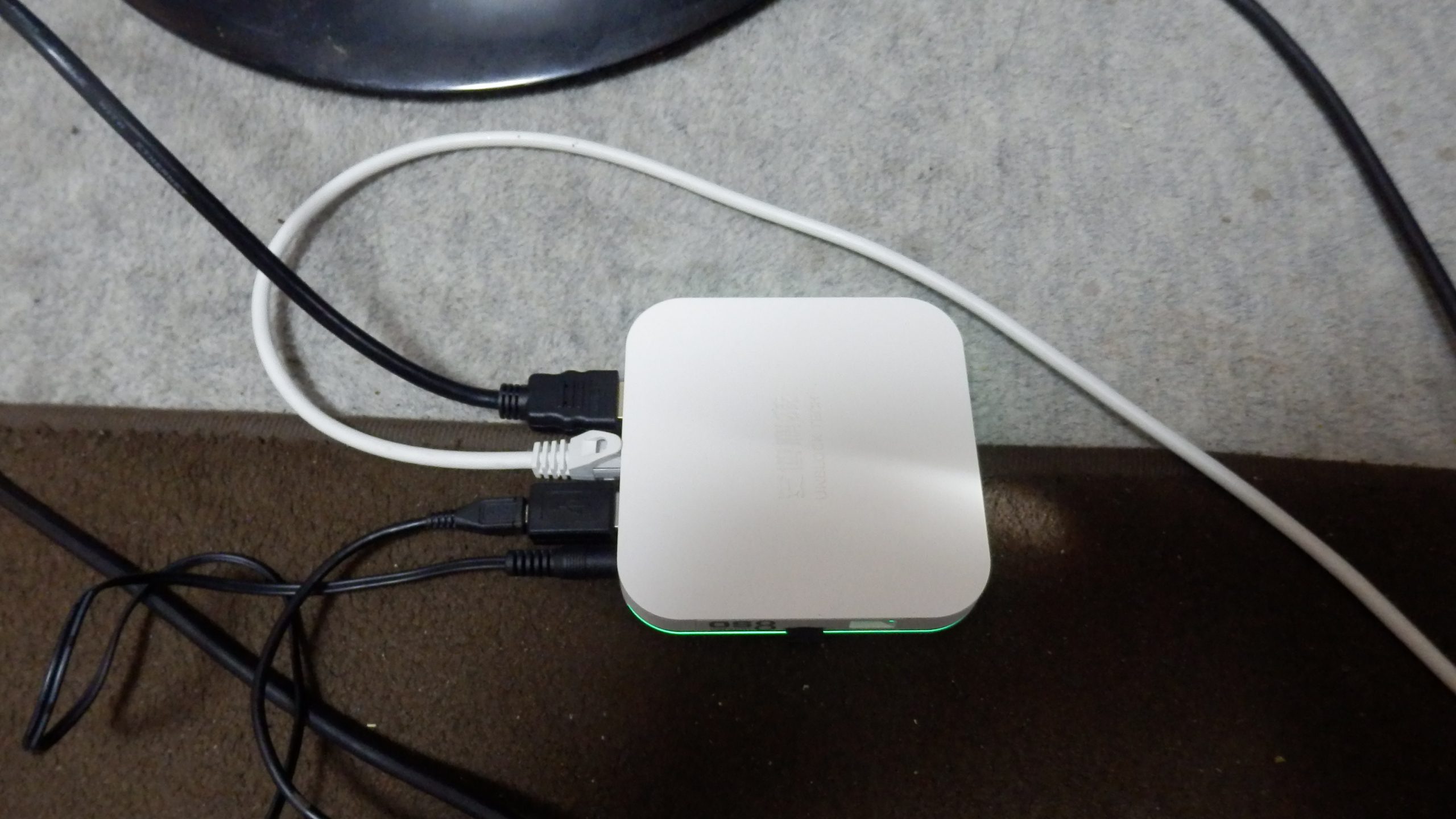

Andoridが起動する前までにはUSBケーブルは接続しないでおいて、LANケーブルなどの集合している側のUSBコネクターにWindows10のマシンとUSB接続する。

uBOX8でADB接続するのはUSB0は、集合している側のコネクターのほうなので端末との接続は必ずこちら側から実施。

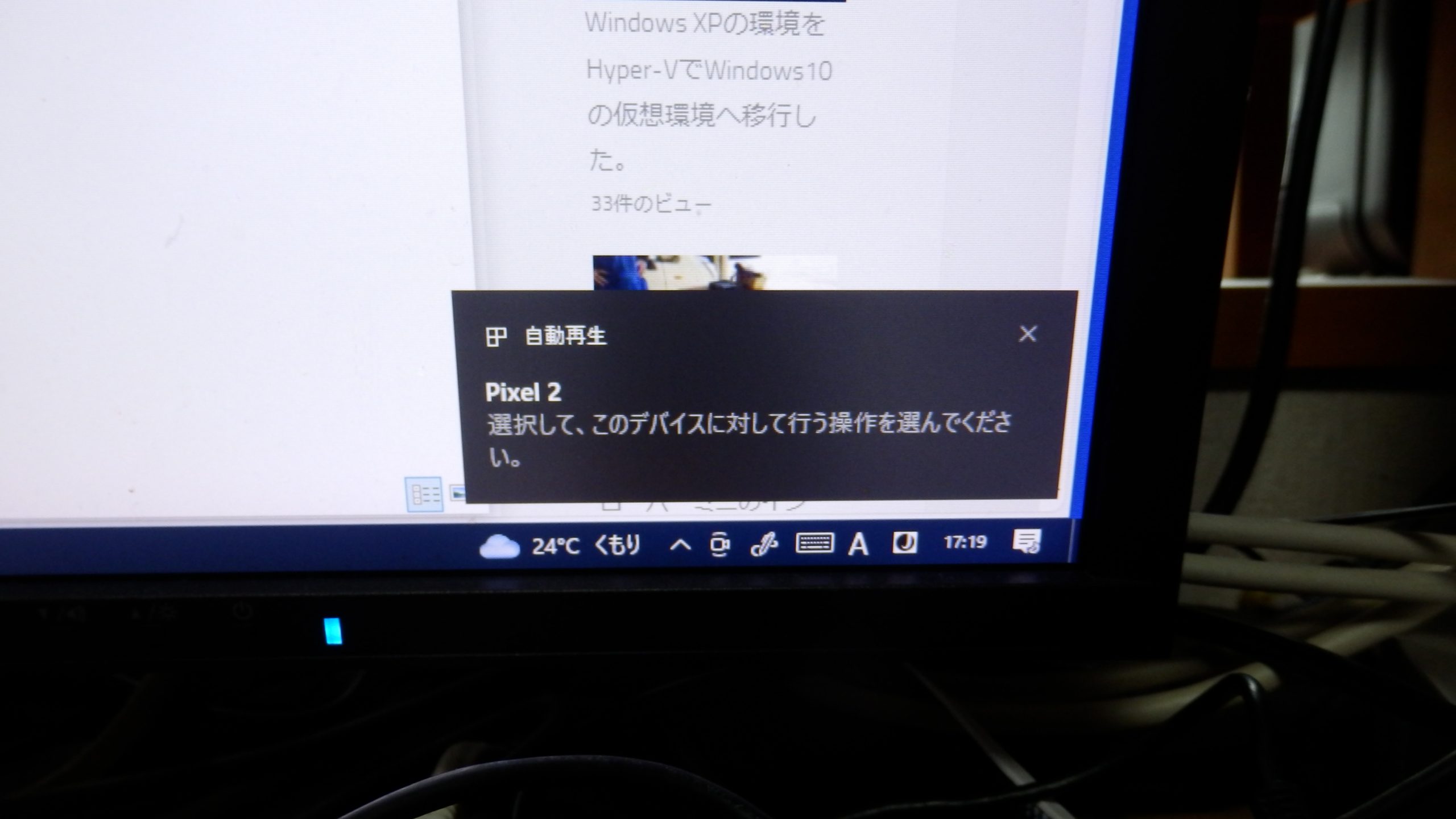

Windows10からは、ストレージデバイスとして、Pixcel2として認識されればOKだ。これが出ないとADB接続できていないので、上の方法を繰り返す。

ubox8はpixel2がデバイス名として使っている。

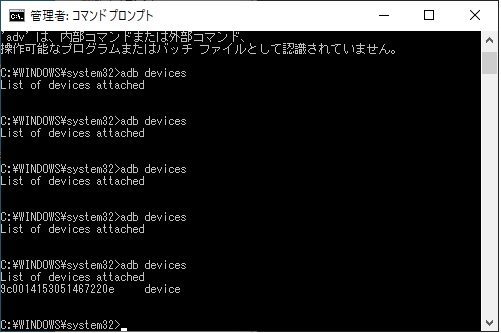

Windowsの端末から、adb deviccesで認識できるか確認する。

ADBの接続をTryして、やっと見つかった。

adb shellでAndroidのSHELLが起動する。これで、一通りのSHELLのコマンドが使えるようになる。FDISKなどはないので、busyboxなどは事前に送っておく。最初に/devでどんなデバイスがあるか確認したけど、uBOXのストレージ情報の/dev/blockは存在した。

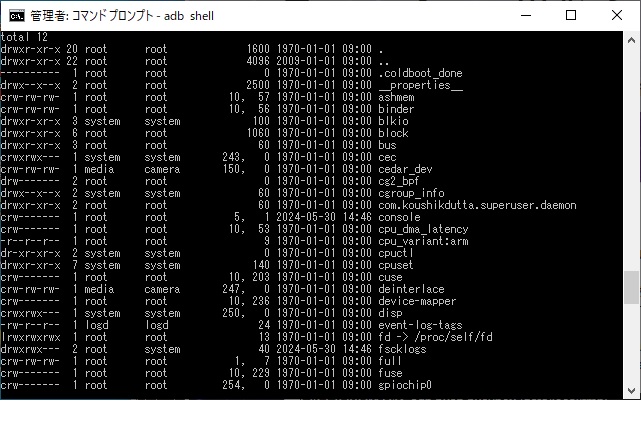

/devの中身

/blockでuboxのストレージの一覧ができるので、ここにeMMCの情報があることを期待しただけど、なかった。論理的に壊れてFdiskとFormatすれば直るかなあと思ったけど甘かった。まあいっぱいあるけど、起動に使ったSDカードのストレージの情報であることが分かった。

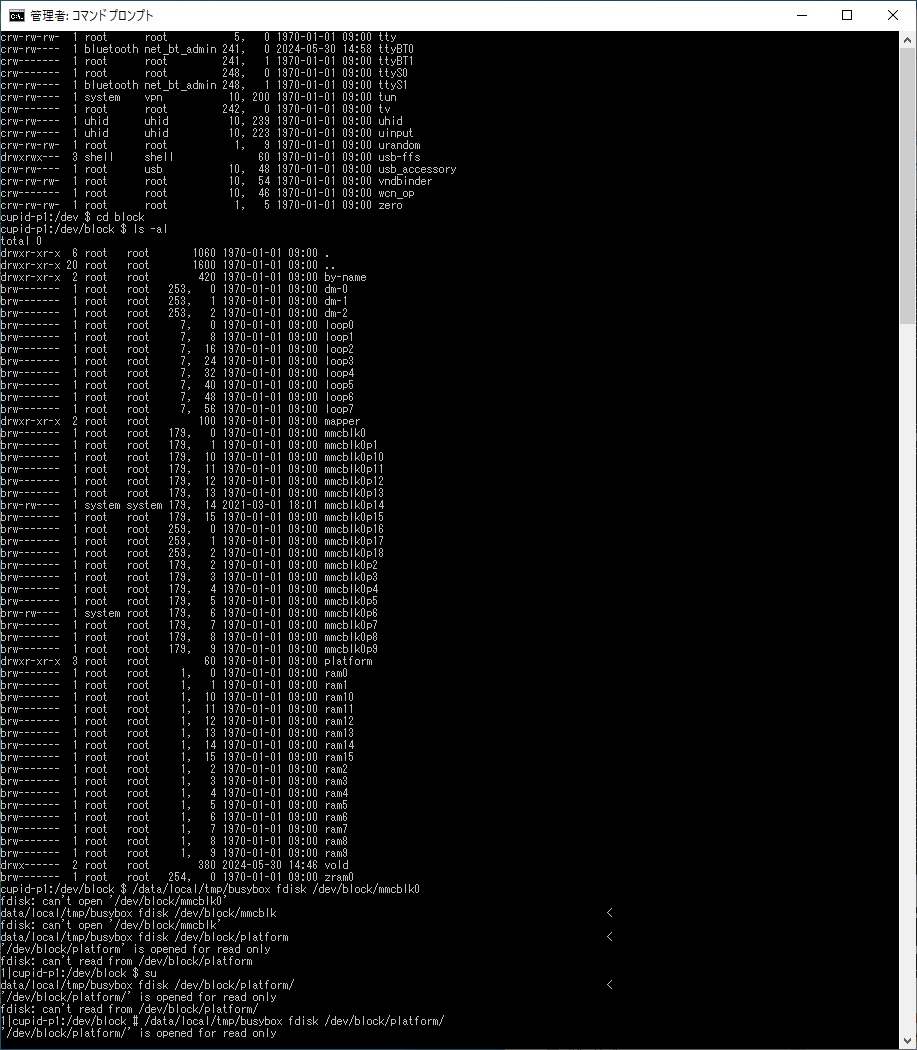

/blockの中身。ここに内蔵のeMMCのデバイス情報があるのを期待したけど見つからず。SDカードのデバイス状況が確認できる。

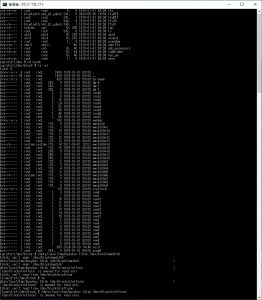

blockの中身を確認して、状況を確認してみた。

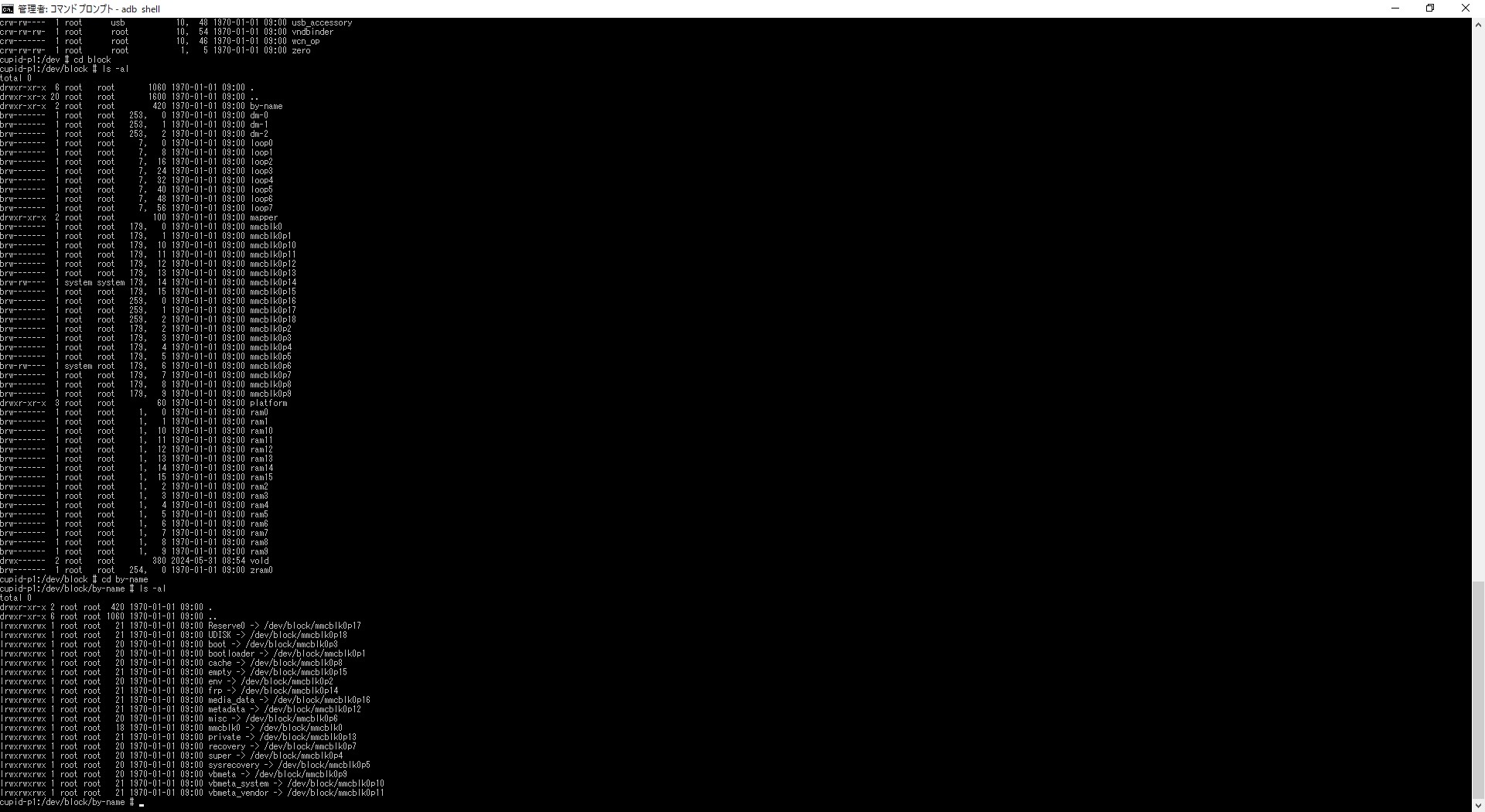

Bynameの中身を確認。Androidの各モジュールのマッピング状況がわかる。

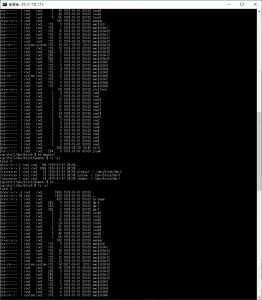

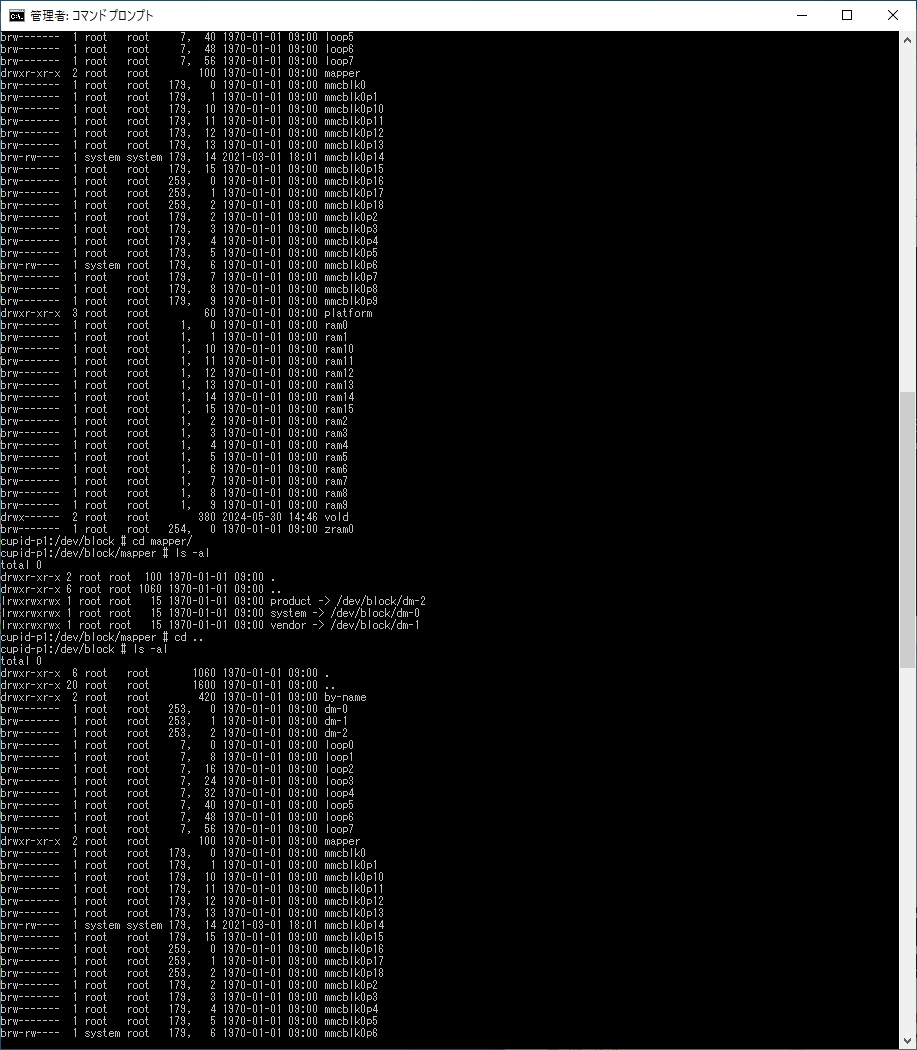

/mapperを確認。/dev/block/dm-0kから2を参照している。

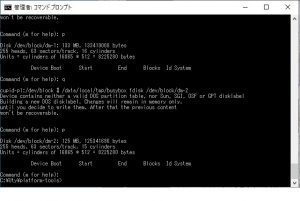

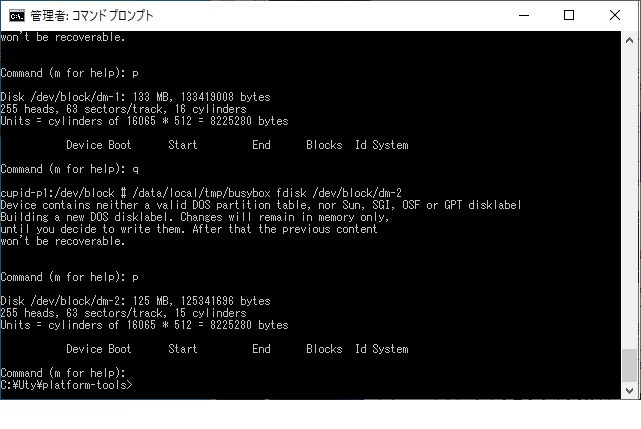

/DM-3のアローケーションサイズをFdiskで確認した。

マッピング具合を確認して、SDカードの中身を確認した。

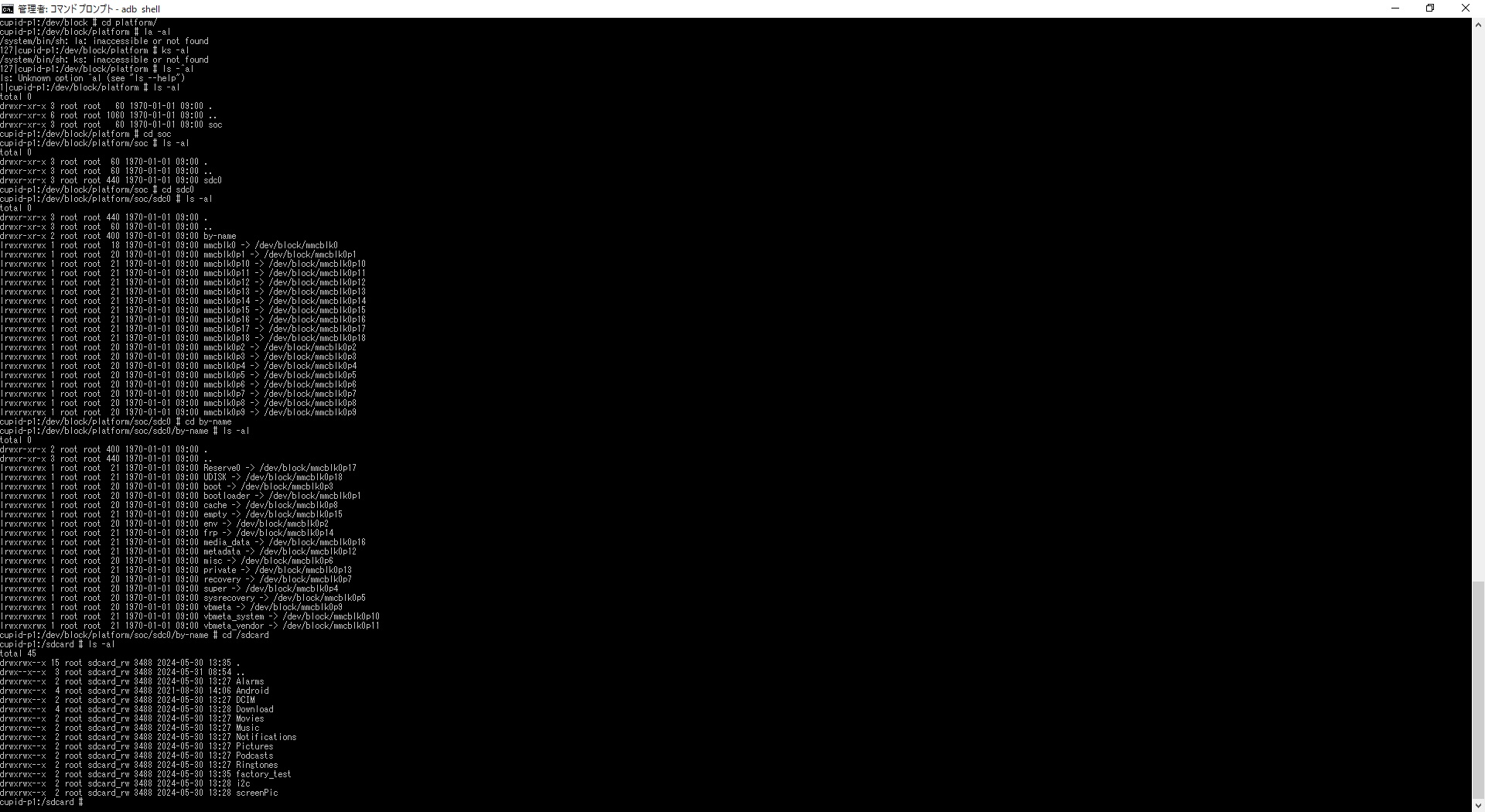

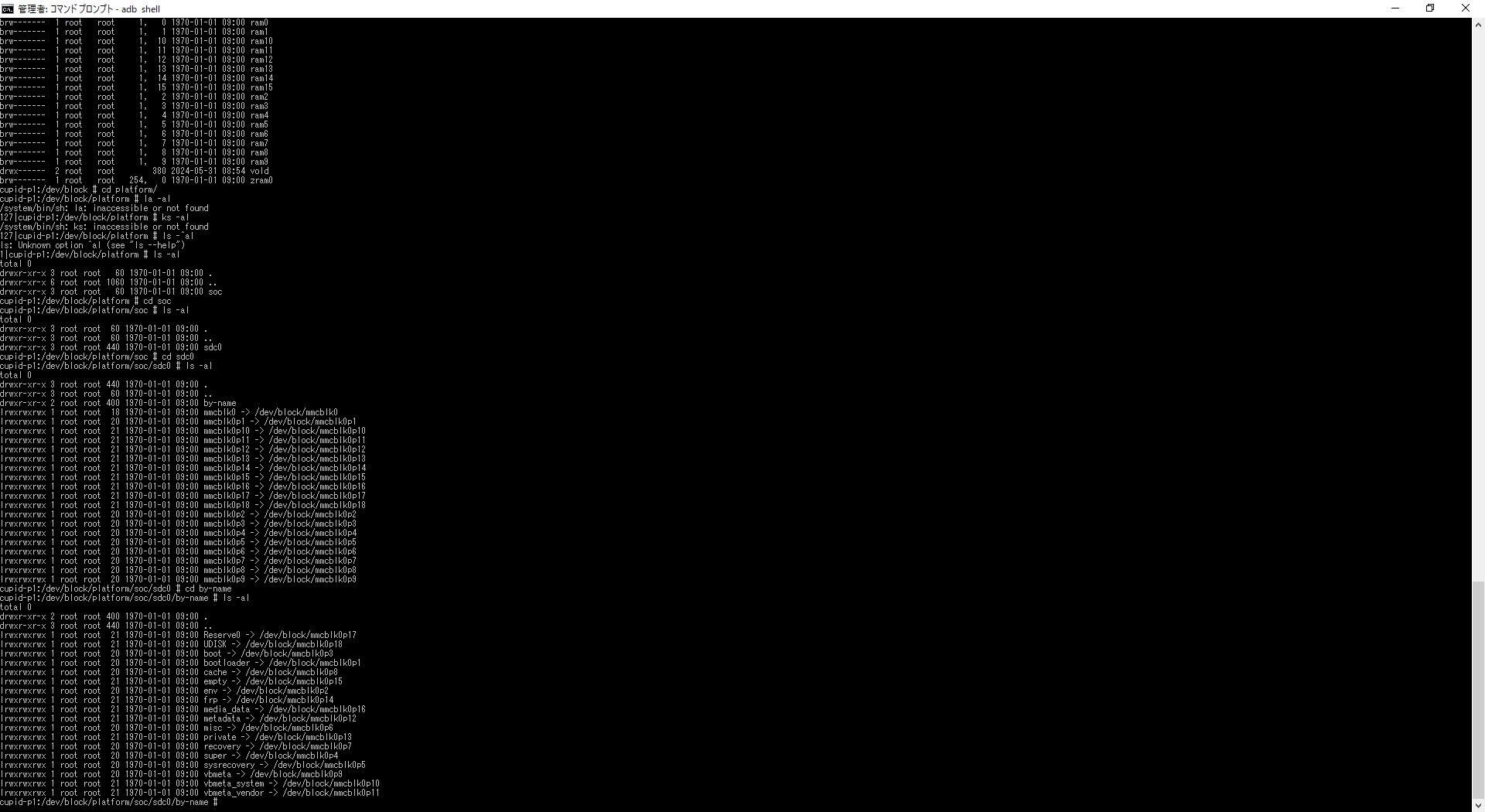

/plat_formの中身

外部ディスクと確認したのは、mmcblk0でここで、ブートに使った8GBのSDカードと同じものが出てきたので確信した。mmcblk1が出てくれれば、よかっただけどねえ。

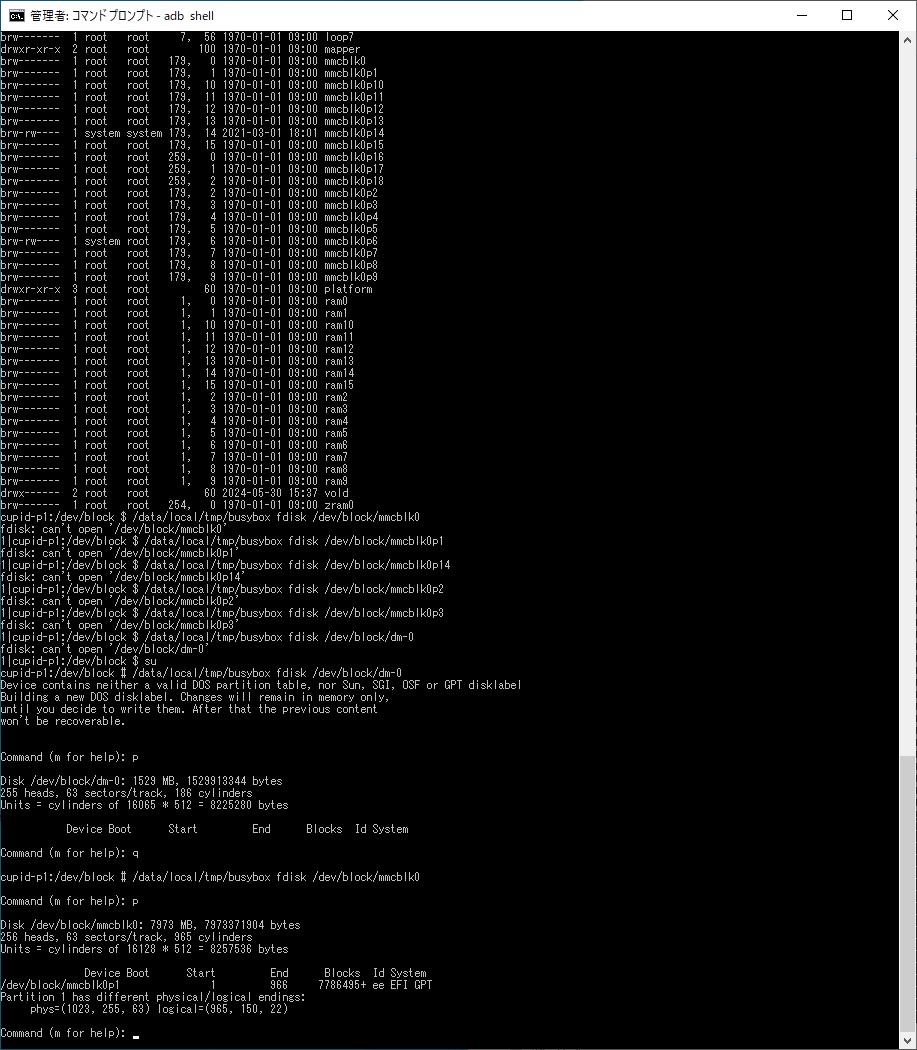

mmcblk0をFdiskをかけて容量を確認した。やっぱり、8GBなのでSDカードだ。

あと、/Storageもあったので期待したけど、eMMCにつながる情報がなかった。

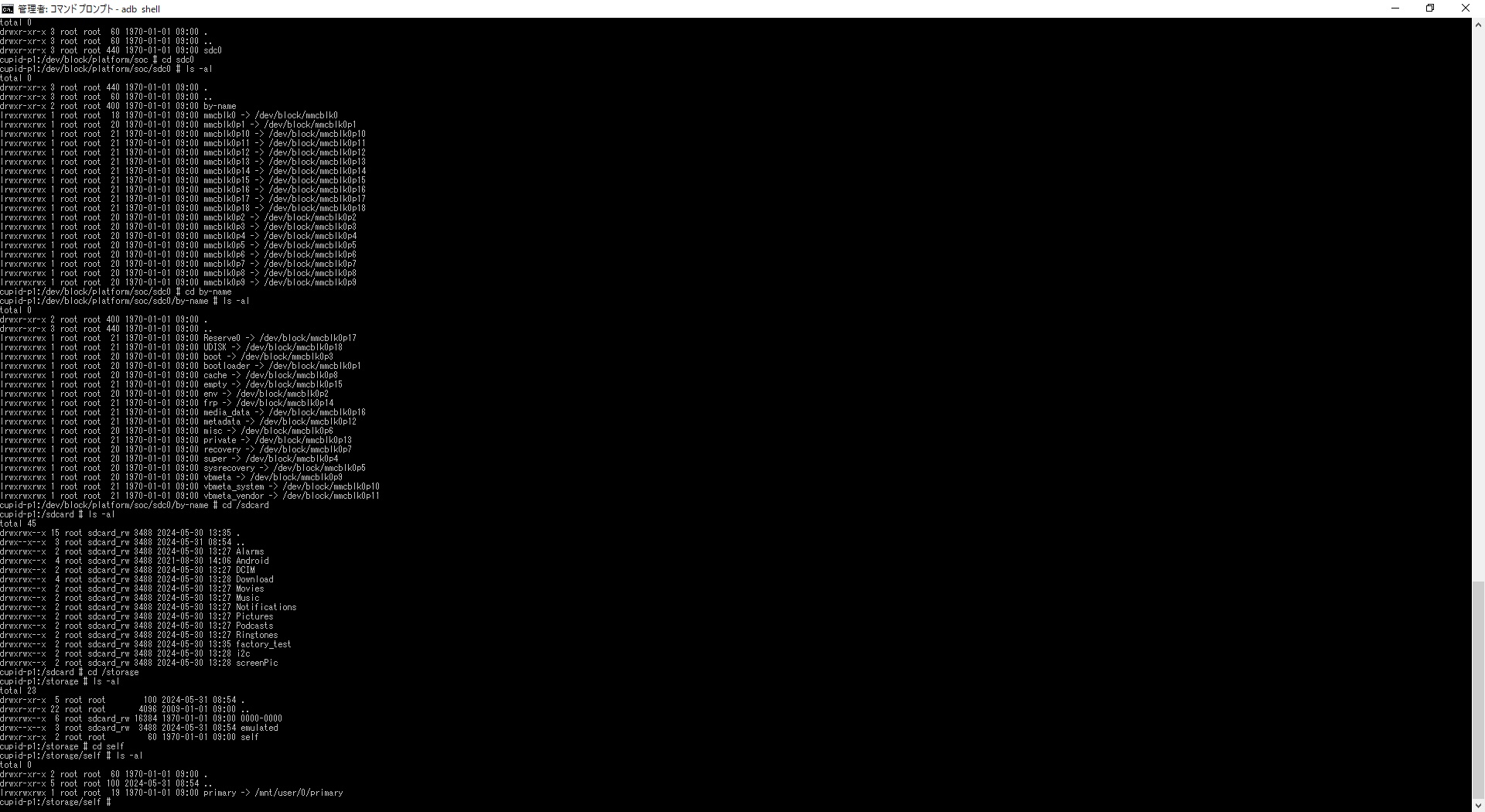

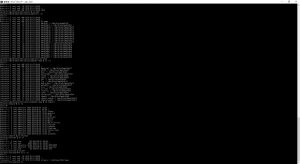

/Storageの内容

内蔵メモリが論理的に壊れていて、アクセスできないのでFlashできないのかと思っただけど見込みが外れた。こうなると、fastbootモードに入って、fastboot eraseコマンドを実行してみたいだけど、uboxをfastbootに移行するメニューがないのではいれないだよねえ。やり方があれば教えてほしい。
